產品簡介
參考標準：DL/T662-1999《六氟化硫充氣及回收裝置》
產品簡介
DBM-QH 系列SF6氣體回收凈化充放裝置是用于SF6氣體絕緣電器設備的制造廠，使用運行科研等部門, 對各種電器設備進行抽真空，對電器設備充入SF6氣體，并從使用或試驗的電器中回收SF6氣體,同時進行凈化處理壓縮貯存到貯罐。
回收裝置適用SF6電器及GIS組合電器等。
該裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置由回收系統、充氣系統、抽真空系統、凈化系統、氣體貯存系統組成，具有如下主要功能：
1、對裝置本機以及電器設備抽真空和真空度的測量；
2、對電器設備中的氣體進行回收；
3、對回收和回充的SF6氣體進行干燥、凈化處理；
4、對SF6電器進行充氣；
5、對電器中SF6氣體進行壓縮貯存。回收裝置主要功能：
產品特點
1. 采用德國DILO公司系統原理，設計先進，功能齊全，結構合理，操作簡潔明了。
2. 壓縮系統引進國外壓縮技術的雙級單動壓縮機，該壓縮機可將SF6氣體直接壓縮成液態貯存SF6貯罐內，(或采用輔助制冷壓縮貯存)，實現了SF6氣體的無油快速回收。
3. 抽真空系統采用雙級旋片式真空泵，真空速率快，并在系統中設有防止返回油裝置。
4. 回收增壓系統采用單級旋片泵（隔膜泵）回收殘壓低，速度快。
5. 凈化系統采用美國派尼爾公司原理過濾器，過濾器增加采用內置真空電加熱及內裝高效吸附劑，凈化效果更加顯著（無須頻繁更換吸附劑）。
6. 裝置電氣系統三相電源自動確認、調整。
7. 裝置控制系統采用新專利技術的SF6專用閥門，比國外同類產品球閥更可靠。
8. 貯存系統可按用戶需求任意配備各種規格容量的貯液罐。
9. 設備采用風冷移動式，可在無外部水源情況下使用。

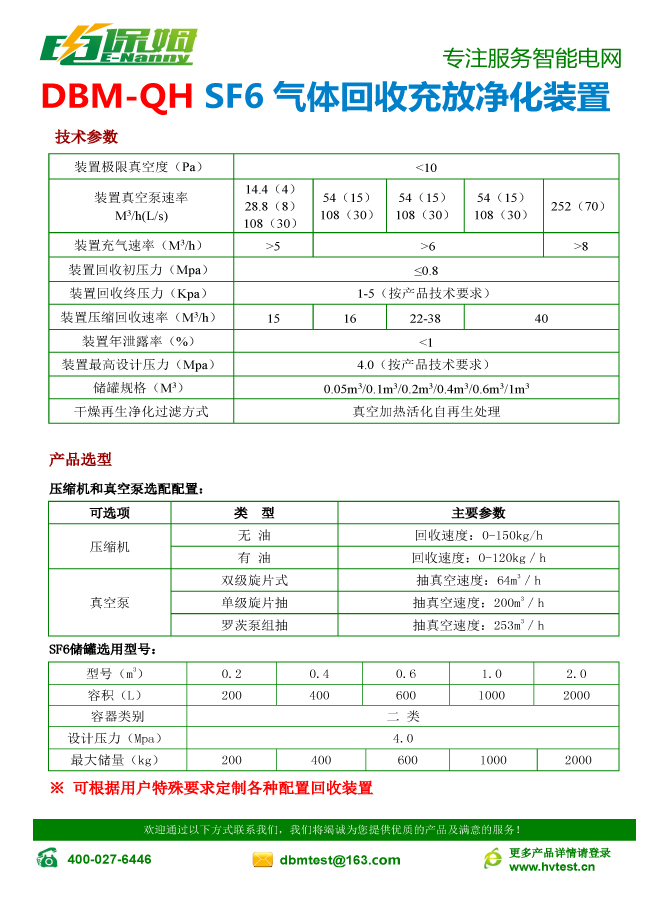

產品參數
|
主要性能及技術參數 |
DBMQH-60 |
|
裝置極限真空度（Pa） |
<10 |
裝置真空泵速率
M3/h(L/s) |
14.4（4）
28.8（8）
108（30） |
54（15）
108（30） |
54（15）
108（30） |
54（15）
108（30） |
252（70） |
|
裝置充氣速率（M3/h） |
>5 |
>6 |
>8 |
|
裝置回收初壓力（Mpa） |
≤0.8 |
|
裝置回收終壓力（Kpa） |
1-5（按產品技術要求） |
|
裝置壓縮回收速率（M3/h） |
15 |
16 |
22-38 |
40 |
|
裝置年泄露率（%） |
<1 |
|
裝置最高設計壓力（Mpa） |
4.0（按產品技術要求） |
|
儲罐規格（M3） |
0.05m3/0.1m3/0.2m3/0.4m3/0.6m3/1m3 |
|
干燥再生凈化過濾方式 |
真空加熱活化自再生出黎 |
選配配置
一）、壓縮機和真空泵選配配置：
|
可選項 |
類型 |
主要參數 |
|
壓縮機 |
無油 |
回收速度：0-150kg/h |
|
有油 |
回收速度：O-120kg／h |
|
真空泵 |
雙級旋片式 |
抽真空速度：64m3／h |
|
單級旋片抽 |
抽真空速度：200m3／h |
|
羅茨泵組抽 |
抽真空速度：253m3／h |
二）、SF6儲罐選用型號：
|
型號（m3） |
0.2 |
0.4 |
0.6 |
1.0 |
2.0 |
|
容積（L） |
200 |
400 |
600 |
1000 |
2000 |
|
容器類別 |
二類 |
|
設計壓力（Mpa） |
4.0 |
|
最大儲量 |
200 |
400 |
600 |
1000 |
2000 |
備注：本工廠可根據用戶特殊要求定制各種配置回收裝置。

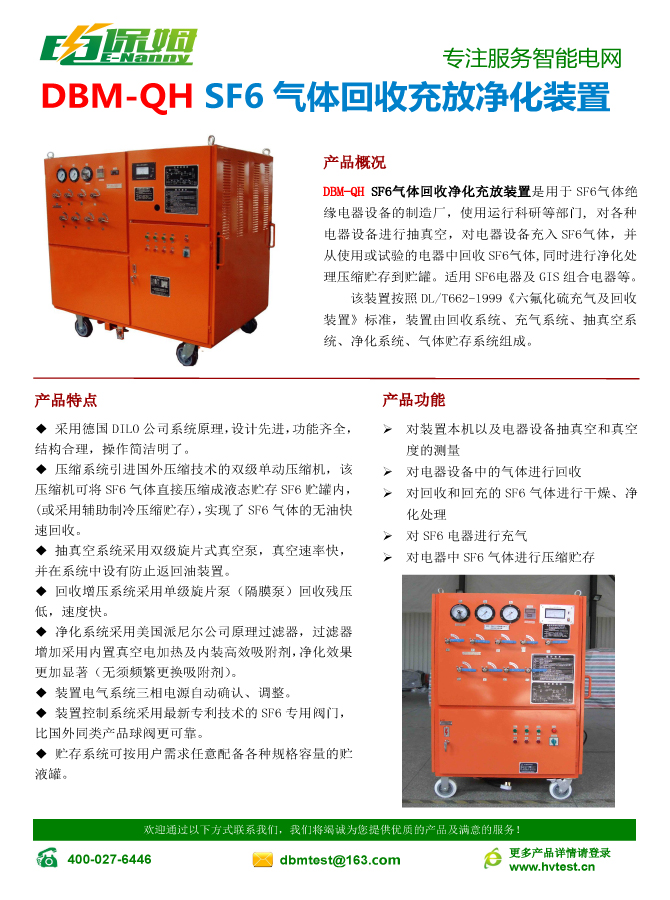

產品彩冊
