產品簡介
參考標準：JB/Z 262-2000
產品簡介
    DBM-360電力專用超聲波探傷儀通過配置專業瓷柱探傷探頭和波形分析軟件，可對任何瓷柱進行探傷。其頻率范圍可達20MHZ，zui大檢測深度為10米。具有經濟、耐用、精度高和抗干擾能力強的特點。特別適用于變電站電磁干擾的環境下測量，鋰電池使用時間長達7小時，完全滿足現場長時間測試的需求，是瓷柱探傷理想、經濟的超聲波探傷儀。 同時，該機還使用了DAC曲線進行瓷柱探傷時的回波評價，通過DAC曲線可迅速對絕緣子的優劣做出判定。能有效的檢測出支柱瓷絕緣子法蘭口內肉眼看不到的裂紋、夾 層、夾渣、氣孔等；并能對裂紋測長、測深等。

產品特點
1. 根據支柱瓷絕緣子自身的特點和探傷要求 , 增設專門的探傷軟件, 增強發射強度, 提高了探傷的準確率 , 更適合支柱瓷絕緣子探傷。
2. 針對各種類型支柱瓷絕緣子和支柱資絕緣子斷裂 95%以上在法蘭口內 3cm 到第一瓷沿之間 , 設計了支柱瓷絕緣子探傷的高精度專用探頭:12個爬波探頭 、12 個高強瓷探頭供用戶選擇；該專用探傷探頭耐磨損，精度高，防電場干擾。

自動化功能

• 自動校準：自動測試“探頭零點”、“K值”、“前沿”及“材料聲速”；
• 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
• 自由切換三種標尺（深度d、水平p、距離s），滿足不同的探傷標準要求和探傷工程師的標尺使用習慣；
• 自動增益：自動將波形調至屏高的80%，大大提高了探傷效率；
• 自動錄制探傷過程并可以進行動態回放；
• 自動φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值；
• 自動DAC、AVG曲線自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償，滿足任意探傷標準；
• 自動分析并顯示回撥參數


放大接收

• 硬件實時采樣：150MHz，波形高度保真
• 閘門信號：單閘門、雙閘門，峰值或邊緣讀數
• 增益調節：手動調節110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步進）或自動調節至屏高的80%


探傷功能

• 曲線包絡和波峰記憶：實時檢索并記錄缺陷最高波
• φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算
• 動態錄制：實時動態錄制波形，并可存儲、回放
• 缺陷定位：實時顯示水平值L、深度值H、聲程值S
• 缺陷定量：實時顯示SL、EL、GL、RL定量值
• 實時顯示孔狀缺陷Φ值
• 缺陷定性：通過波形，人工經驗判斷
• 曲面修正：曲面工件探傷，修正曲率換算
• B型掃描：實時掃查，描述缺陷橫切面


聲光報警

• 閘門報警：進波報警、失波報警
• DAC報警：自由設置SL、EL、GL、RL報警數據存儲
• 10個探傷通道，存儲預先調校好各類探頭與儀器的組合參數，自由輸入任意行業探傷標準，方便存儲、調用、與計算機通訊
• 內存300幅探傷波形及數據，實現存儲、調出、打印、與計算機通訊傳輸。
• 內存30000個厚度值

時鐘記錄實時探傷日期、時間的跟蹤記錄，并存儲
控制接口高速USB、RS232兩種接口與計算機通訊
屏幕保護待機時可關閉屏幕或顯示字幕，省電并延長使用壽命

產品參數

掃描范圍：	0～10000mm鋼縱波
工作頻率：	0.4MHz～20MHz
垂直線性誤差	≤3%
水平線性誤差	≤0.1%
靈敏度余量	＞62dB（深200mmΦ2平底孔）
分辨力	＞40dB（5N14）
動態范圍	≥32dB
噪聲電平：	＜8%
硬采樣頻率	150MHz
重復發射頻率	100~1000HZ
聲速范圍	100～20000（m/s）
工作方式	單晶探傷、雙晶探傷、穿透探傷
數字抑制	（0～80）%，不影響線性與增益
工作時間	連續工作7小時以上（鋰電池）
環境溫度	（-20～70）℃（參考值）
相對濕度	（20～95）% RH
外型尺寸	240×180×50（mm）

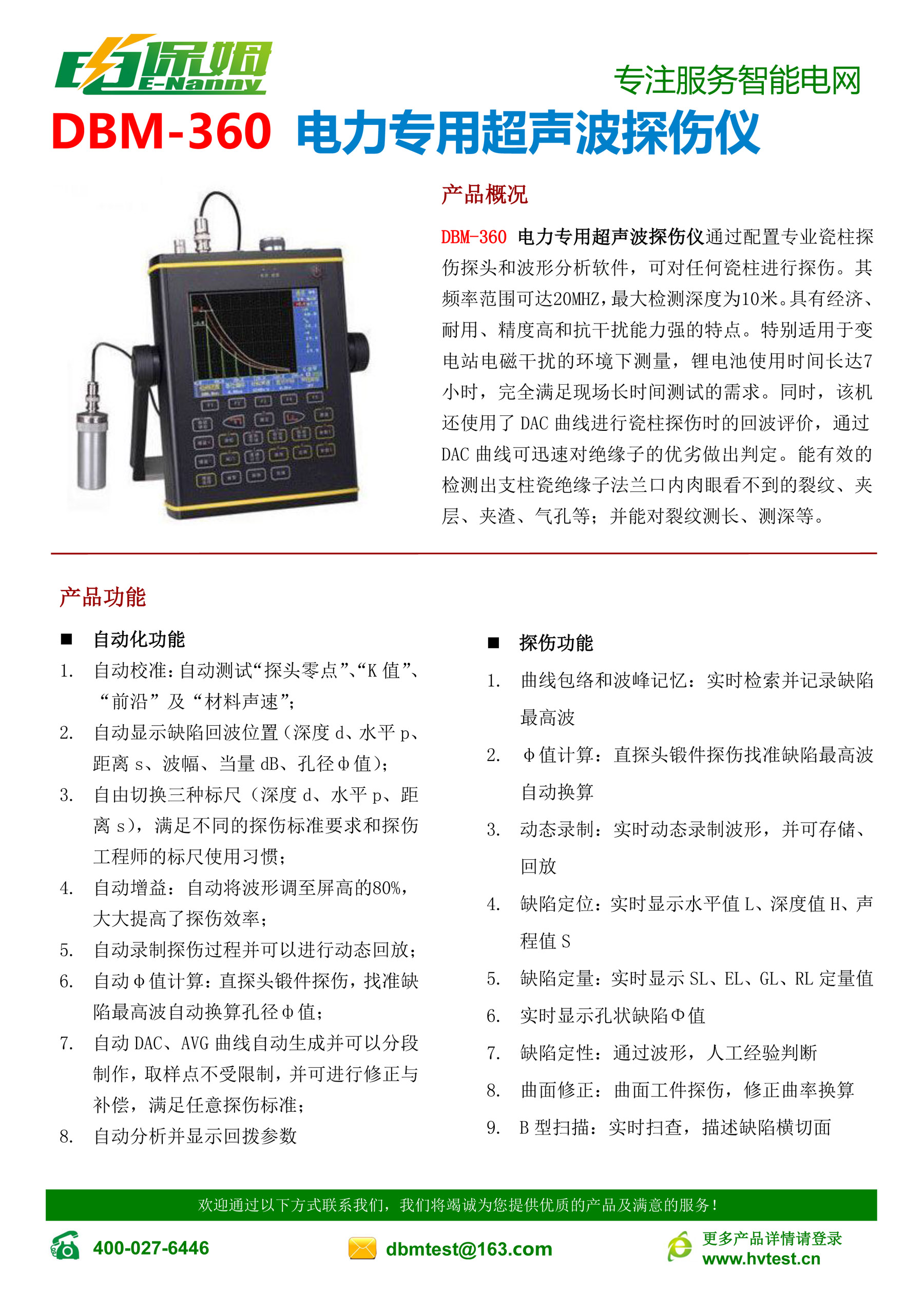

產品彩冊
