產品簡介
產品概況
DBHG-1000C多功能互感器綜合特性測試儀 是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、是電力行業用于互感器的專業測試儀器。
產品特點
1、 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
2、 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、 可精確測量變比差與角差，比差最大允許誤差±0.05%，角差最大允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~40000。
4、 基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
5、 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
6、 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
7、 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、 全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
9、 5.7寸圖形透反式LCD，陽光下清晰可視。
10、 采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
11、 面板自帶打印機，可自動打印生成的試驗報告。
12、 測試結果可用U盤導出，程序可用U盤升級，方便快捷。
13、 裝置可存儲1000組測試數據，掉電不丟失。
14、 配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。
15、 易于攜帶，裝置重量<9Kg。
產品參數
|
|
DBHG-1000C |
|
測試用途 |
CT， PT |
|
輸出 |
0~180Vrms，12Arms，36A（峰值） |
|
電壓測量精度 |
±0.1% |
CT變比
測量 |
范圍 |
1~40000 |
|
精度 |
±0.05% |
PT變比
測量 |
范圍 |
1~40000 |
|
精度 |
±0.05% |
|
相位測量 |
精度 |
±2min |
|
分辨率 |
0.5min |
|
二次繞組電阻測量 |
范圍 |
0~300Ω |
|
精度 |
0.2%±2mΩ |
|
交流負載測量 |
范圍 |
0~1000VA |
|
精度 |
0.2%±0.02VA |
|
輸入電源電壓 |
AC220V±10%，50Hz |
|
工作環境 |
溫度：-10οC~50οC， 濕度：≤90% |
|
尺寸、重量 |
尺寸365 mm×290 mm×153mm 重量<10kg |
產品彩冊

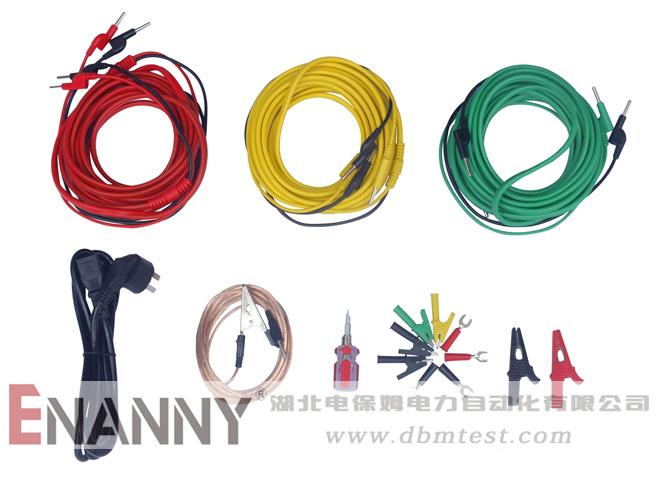

產品附件
