產品簡介
產品概況
   DBTS-200水輪機調速器仿真測試儀是公司針對于水力發電調速系統、水力發電自動準同期系統特性檢測而開發的一種綜合性測試平臺，儀器可以完成水輪機調速系統的空載擺動、空載擾動、甩負荷、不動時間，調速器靜特性，接力器開關規律、仿真開/關機支持，頻率死區測量、負荷響應試驗和跟蹤電網一次調頻等試驗項目,自動生成各種類型的試驗報告，DBTS-200可以做通用錄波器和頻率發生器使用，并且系統采樣頻率可以達到4KHZ，這大大拓寬了儀器的使用范疇，增強了儀器的靈活性。
    DBTS-200水輪機調速器仿真測試儀內部集成了5種不同類型的水輪機組模型，儀器可以執行這些模型的仿真功能，使之與調速器構成閉環系統，使調速器在沒有與真實機組連接的情況下也可以很方便的完成動態檢測。

產品特性
1）模擬量精度高，測量波形準確干凈，干擾信號被自動濾除
DBTS-200具備8路電壓和8路電流輸入通道，適合于現場各種類型變送器信號的檢測，針對模擬量測量的zui大誤差小于0.1%FS，DBTS-200內部電路中集成了硬件濾波器，去除采集信號中的高頻干擾分量，使測試儀所獲得的波形干凈整潔，便于試驗的分析和報告制作
2）軟件集成了固定的試驗?zāi)０澹囼?yàn)過程和參數計算過程全自動，操作極其簡單方便
DBTS-200內部集成了調速系統靜特性，空載擺動，空載擾動，甩負荷，不動時間甩負荷試驗，自準同期裝置校驗，頻率死區測量，負荷響應試驗，模擬開停機試驗，閥門開關規律檢測，轉速繼電器校驗等試驗?zāi)０?，試?yàn)過程中測試儀會自動輸出頻率信號至調速器，記錄試驗過程中的波形，自動計算測試參數的結果。大大節約試驗時間，減少試驗人員的工作量和人為操作的錯誤
3）頻率輸出和測量精度高達0.001Hz，可以精確檢測調速系統的一次調頻試驗表現
水力發電廠所使用的調速器頻率分辨率一般為0.01Hz，在進行一次調頻試驗時需首先確定調速器的頻率死區，這要求輸出至調速器的頻率具備極高的精度和分辨率，這樣才可以精確的獲得調速器本身的固有頻率死區信息，從而將調速器的一次調頻投入閾值設定在準確的數值
4）內置機組系統的數學模型，在沒有真實機組的情況下也能完成調速器的開機運行和檢測
測試儀內部集成了混流式，軸流轉漿式，沖擊式，貫流式和非線性等水輪機組，電網及引水管道等系統的數學模型，在調速器沒有安裝之前，可以使用測試儀模擬機組和電網等環境，采集調速器接力器的位置信號并根據模型計算輸出頻率反饋信號至調速器電氣柜，構成閉環回路使調速器正常運行，以便進行調速器的性能試驗
5）具備圖形放大，縮小，編輯，平移，統計等功能，試驗結果分析極其方便
測試儀采集的試驗過程波形可以進行放大，縮小，平移，編輯等操作，將試驗過程的波形調整至適合于分析的狀態，在生成WORD格式報告時，調整后的波形會被自動導入到報告中，使得制作的試驗報告更專業，更具說服力。調整后的波形也可以JPG格式存儲和導出，用作其它文檔的制作


產品參數
技術指標
軟件系統
DBTS-200具有功能強大的軟件系統，在保證儀器能夠方便完成各種試驗的同時，大大提高了儀器的靈活性和通用性。儀器的軟件系統的主要特性可概括如下：
1儀器能夠自動生成WORD試驗報告，Excel試驗報告
2 試驗報告對曲線進行自動標識，使試驗報告制作完全自動化
3 所有采樣通道的名稱和單位都可以重新定義
4 各種試驗的試驗環境設置和儀器設置自動保存
5 內置混流式，軸流轉漿式和貫流式3種機組模型，滿足不同類型調速器的仿真支持
6 自動計算各種試驗的試驗參數
7 簡單方便的通道濾定方式
8 使用U盤或移動硬盤等存儲設備方便的導出試驗數據
9 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作
10 Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕
11 采用防抖動處理，避免用戶錯誤操作
12 對輸入信號進行實時監測，及時自動切除超過量程范圍的輸入信號，保護信號采集通道和儀器
硬件系統
DBTS-200硬件系統特性和技術參數如下：
① 5路低電壓/電流模擬量采集，電壓和電流可以任意轉換，電壓輸入范圍-10V~10V，電流輸入范圍-20mA~20mA，10%~100%滿量程采樣誤差小于0.2%
②1路脈動電壓采集通道，電壓輸入范圍~400V~400V峰峰值輸入，10%~100%滿量程采樣誤差小于0.2%
③ 2路頻率測量通道，45HZ~55HZ范圍，頻率分辨率為0.001HZ，測量誤差小于0.001HZ，測頻電壓輸入范圍0.5V~110V
④ 2路無源節點開關量測量通道
⑤ 2路有源節點開關量測量通道，開關信號輸入電壓范圍12V~220V
⑥ 6路模擬量采集通道采用隔離采集方式，并且通道和通道之間也相互隔離
⑦1個USB口用于數據下載或鍵盤，鼠標輸入
⑧ 觸摸屏方式實現人機交互
⑨ 儀器自帶4G數據存儲空間
⑩ 12.1寸大彩屏顯示

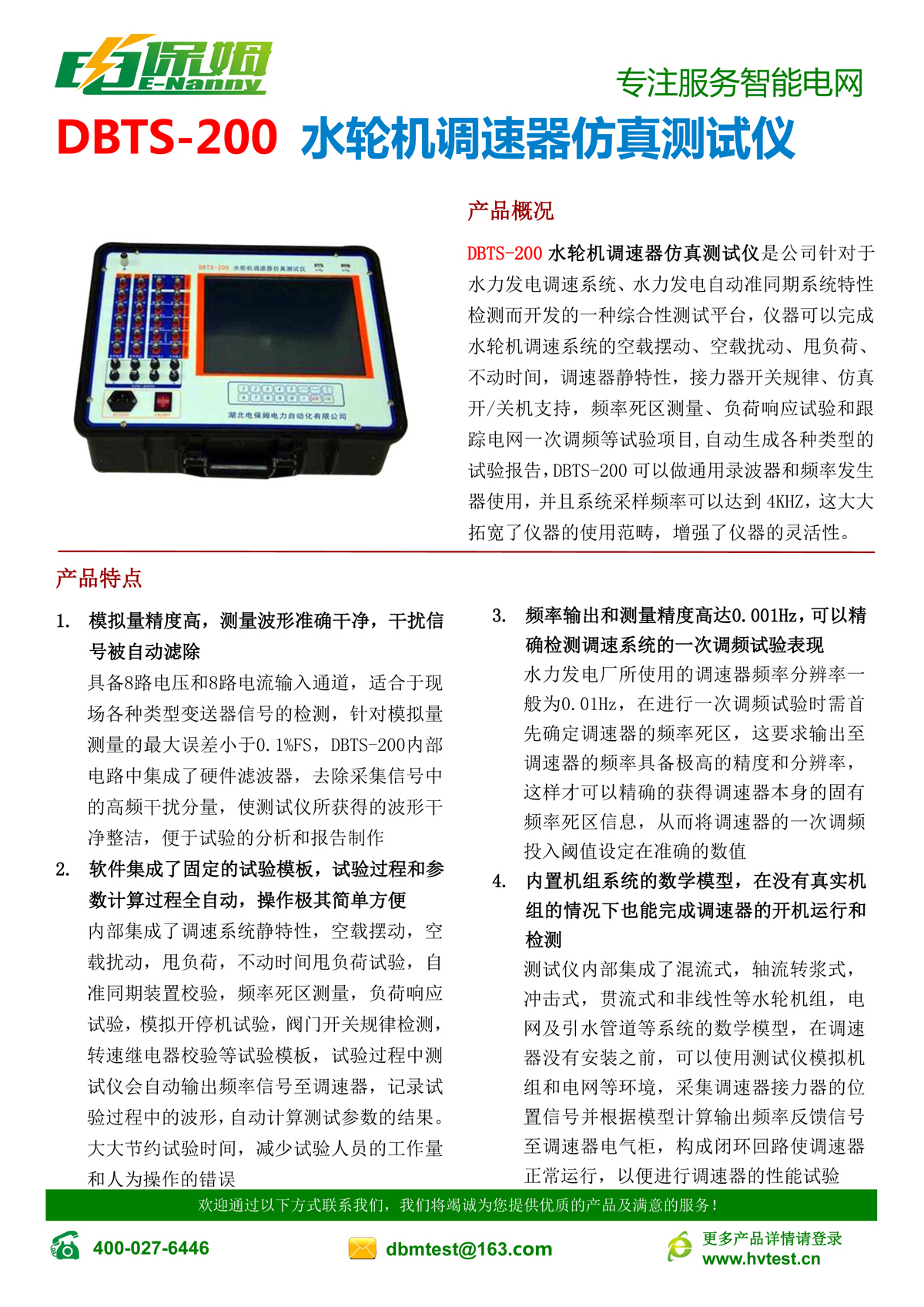

產品彩冊
