輸電線路參數測試儀工頻參數正序零序電容、阻抗測量方法

DBCP-H輸電線路工頻參數測試儀是我公司開發、研制的專門用于輸電線路工頻參數測量的高 精度儀器，DBCP-H輸電線路工頻參數測試儀適用于線路架空較遠的復雜條件以及電力檢修部門、線路稽查部門等。輸電線路工頻參數測試儀標準支持：DL/T1119-2010，輸電線路工頻參數測試系統能準確地測量輸電線路的工頻參數用于測試工頻線路正序阻抗、零序阻抗、正序電容、零序電容、線間阻抗、線間電容、線地阻抗、線地電容、互感阻抗等參數。主要對測量輸電線路的正序和零序各種參量、電壓有效值、電流有效值、有功功率、無功功率各項技術指標，線路工頻參數測試儀，完全取代以往利用 多表法測量線路參數的方法，輸電線路工頻參數測試儀它以大屏幕圖形式液晶作為顯 示窗口，圖形式菜單操作，并配有漢字提示，所有參數一屏的顯示，人機對話界面友好，使用簡便、快捷。 織夢好，好織夢

一、輸電線路參數

輸電線路參數測試主要檢測輸電線路規定長度單位的電纜線路的電阻、電抗、電導、電容等參數的測量。 湖北電保姆電力DBCP-H輸電線路工頻參數測試儀的輸電線路參數檢測中，線路電阻、線路電容、線路電感、線路電導及線路電納精度可達0.5%。在電力系統庇護整定計較進程中，需要獲得準確的一次裝備的參數。對于輸電線路(包括排擠線和電纜)的參數，雖然可以經由過程理論計較獲取，但由于受線路所經情況、 地質情況和架設方式等影響，計較值難以準確。所以規程劃定，新線路(包括破口線路)在投運前均應實測參數。 dedecms.com

二、輸電線路正序電容輸電線路零序電容

直接利用待測輸電線路首端加壓點所在變電站的單相工頻電源，對待測輸電線路進行加壓；同步采集待測輸電線路首端的零序電壓、零序電流和末端的零序電壓；根據測量得到的電壓數據和電流數據，利用諧波分量來計算待測輸電線路的零序電容，再換算為工頻下輸電線路的零序電容。本發明方法消除了工頻干擾的影響，大大提高了輸電線路零序電容測量結果的精度。

本文來自織夢

新建高壓輸電線路在投入運行之前應測量各種工頻參數值用以作計算系統短路電流及繼電保護整定,推算潮流分布和選擇合理運行方式等工作的實際依據。在工頻下的正序電容參數,在現場試驗時有時會發生困難。該參數通常是按正序電容電流計算而得。輸電線路正序電容的計算工式為三相輸電線路正序電容=零序電容+3×相間電容。

copyright dedecms

三、輸電線路正序阻抗和零序阻抗

輸電線路阻抗的測量分正序阻抗和零序阻抗兩種來測量。電纜線路正序阻抗測量過程中要求電纜線路的正序阻抗一般可在電纜盤上直接測量，測量時一般使用較低的電壓，因此，需要用降壓變壓器進行降壓，降壓器采用星形接線，容量一般為10kVA以上，有較廣的電壓調節范圍，測量時交流電源應比較穩定，以保證測量時電流達到規定的要求，實際電壓表的讀數值必須是電纜端的電壓，試驗電流最好接近電纜長期允許載流量，測讀各表計的數值時，合上電流后同時讀取三個表的數值。

a、測量線路正序阻抗

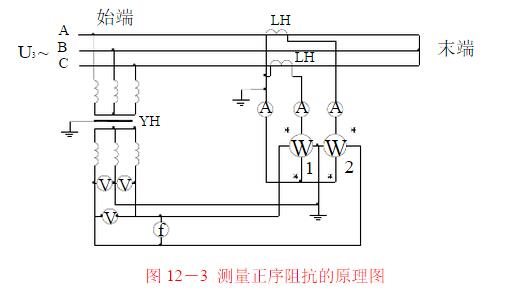

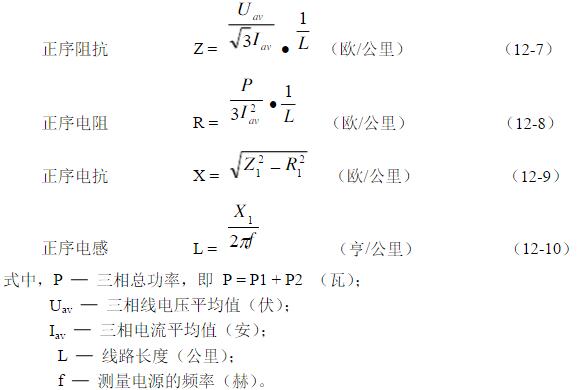

如圖3所示將線路末端三相短路，在始端加三相工頻電壓，測量各相的電流、三相的線電壓和三相總功率。按測得的電壓、電流取三個數的算術平均值；功率取功率表1及2的代數和（用低功率因素功率表），并按下式計算線路每相每公里的正序參數。 織夢好，好織夢

本文來自織夢

在圖3中，試驗電源電壓應按線路長度和試驗設備來選擇，對100公里及以下線路可用380伏，100公里以上線路最好用1千伏以上電壓測量，以免由于電流過小引起較大的測量誤差。

dedecms.com

b、測量線路零序阻抗

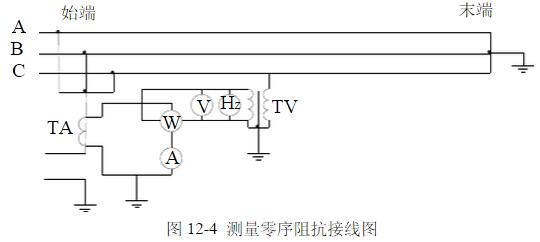

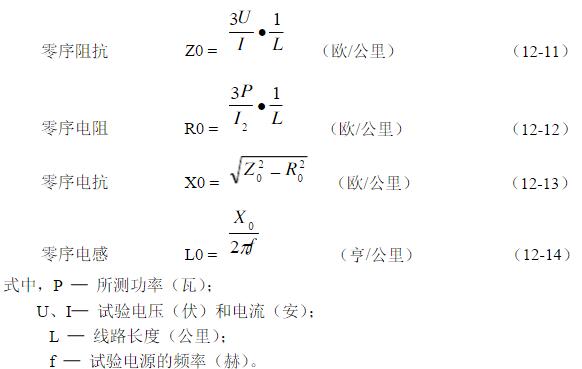

測量零序阻抗接線如圖4所示，測量時將末端三相短路接地，在始端施加單相交流電壓。根據測得的電流、電壓及功率，按下式計算出每相每公里的零序參數。

本文來自織夢

本文來自織夢
