電容式電壓互感器的特點及工作原理電容式電壓互感器(CVT)與普通的電磁式電壓互感器相比具有絕緣可靠性高、價格低、體積小、不易產生系統諧振、還可兼作電力線載波通信用的耦合電容器等優點,已在電力系統中得到廣泛應用。目前我省電網中運行的500kV電壓互感器全部采用電容式電壓互感器,新建和擴建的220kV關口計量用電壓互感器也基本都選用了電容式電壓互感器。
電容式電壓互感器結構上由電容分壓器和電磁單元組成,如圖4所示。 織夢內容管理系統

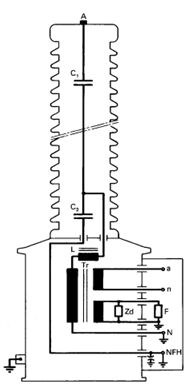

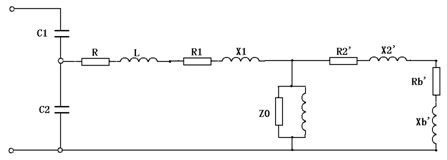

圖4 CVT結構圖與等值電路圖 copyright dedecms
電容分壓器由高壓電容C1和中壓電容C2組成,系統一次電壓經電容分壓器后產生中間電壓,中間電壓一般在10kV~20kV之間。電磁單元位于鐵殼箱體內,內部有中間變壓器T、補償電抗器L、阻尼器ZD和限壓元件組成。補償電抗器用于調整一、二次電壓間的相位關系,補償電容分壓器容抗,減小綜合內阻抗,提高CVT的負荷能力。
電容分壓器的輸出中間電壓經過一臺補償電抗器后接到中間變壓器的一次繞阻,中間變壓器將中間電壓變換為標準的二次電壓。二次繞阻通常有2~3個,1~2個為二次相電壓繞阻,(1a,1n)和(2a,2n),額定電壓為100/3V,1個為剩余電壓繞阻,(da,dn),額定電壓為100V。CVT電容分壓器電容量的標準值主要有0.02?F(110kV)、0.015?F(110kV)、0.01?F(220kV)、0.0075?F(220kV)、0.005?F(330kV)、0.005?F(500kV)。
