CVT校驗用諧振升壓裝置升壓原理

串聯諧振升壓原理

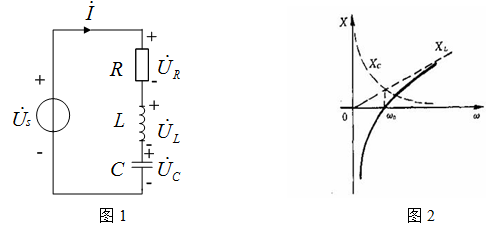

串聯諧振是由R、L、C元件組成的串聯電路在一定條件下發生的一種特殊現象。圖1所示R、L、C串聯電路，在正弦電壓Us激勵下，其復阻抗為：


dedecms.com

式中電抗 是角頻率?的函數，X隨?變化的情況如圖2所示。


dedecms.com



當?從零開始向∞變化時，X從﹣∞向﹢∞變化。在ω＜ωo時，X＜0，電路為容性；在ω＞ωo時，X＞0，電路為感性；在ω＝ωo時，

此時電路阻抗Z(ωo)＝R為純電阻。電壓和電流同相，電路此時的工作狀態稱為諧振。由于這種諧振發生在R、L、C串聯電路中，所以又稱為串聯諧振。式1就是串聯電路發生諧振的條件。由此式可求得諧振角頻率ωo如下：


copyright dedecms


由式（2）可知，串聯電路的諧振頻率是由電路自身參數L、C決定的．與外部條件無關，又稱為電路的固有頻率。當電源頻率一定時，可以調節電路參數L或C，使電路固有頻率與電源頻率一致而發生諧振，如工頻諧振升壓的調感法；在電路參數一定時，可以改變電源頻率使之與電路固有頻率一致而發生諧振，也叫調頻法。
串聯電路諧振時，其電抗X(ωo)＝0，所以電路的復阻抗 ，呈現為一個純電阻，而且阻抗為最小值。諧振時，雖然電抗 ，但感抗與容抗均不為零。諧振時的感抗或容抗為串聯諧振電路的特性阻抗，記為ρ，即   dedecms.com


dedecms.com

ρ的單位為歐姆，它是一個由電路參數L、C決定的量，與頻率無關。
工程上常用特性阻抗與電阻的比值來表征諧振電路的性能，并稱此比值為串聯電路的品質因數，用Q表示，即


織夢好，好織夢

品質因數簡稱為Q值。它是由電路參數R、L、C共同決定的一個無量綱的量。

串聯諧振時電路中各元件的電壓分別為



由式（3）可知，諧振時雖然總的電抗電壓為0，但電感電壓和電容電壓均不為0。它們有效值相等，且均為外施電壓的Q倍，但電感電壓超前外施電壓900，電容電壓落后外施電壓900，電阻電壓和外施電壓相等且同相，外施電壓全部加在電阻R上，電阻上的電壓達到了最大值。各元件的電壓電流相量關系如圖3所示。

在電路Q值較高時（串聯諧振升壓裝置的Q值一般都大于10，可達10~30），電感電壓和電容電壓的數值都將遠大于外施電壓的值，即可以用較小的試驗電壓在被試設備（如電容式電壓互感器）上產生很高的試驗電壓。從而使諧振激磁電源的容量只需試驗容量的1/Q。
由式（2）的分析知諧振升壓方法有工頻諧振升壓法和變頻諧振升壓法，工頻諧振升壓法主要用于發電機、變壓器和電容式電壓互感器的試驗，變頻諧振升壓法主要用于交聯電纜的試驗。能滿足電纜因長度不同，電容量在較大范圍內變化的要求。
工頻諧振升壓系統是在工頻條件下（現場試驗為50Hz）使得電感和被試品電容諧振，產生工頻高壓。工頻諧振升壓系統一般采用調節電感感抗的方式在激勵源的作用下使得電抗器和被試品電容諧振，通常稱為調感式；也可以采用在被試品兩端并聯電容器的方式改變被試系統的電容量使得在激勵源的作用下與電抗器諧振，通常稱為調容式；還可以同時改變電抗器的感抗和被試系統的電容量使得系統達到諧振狀態，通常稱為調感調容式。調感式通常采用調節鐵心電抗器的氣隙的方式，可以連續平滑的調節感抗值，操作比較方便。電容則不能連續的調節，所以現場操作一般使用調感法或調感調容法。   copyright dedecms
電力系統中，有的類型的試品的的電容量是幾個固定的量，比如CVT，它只有幾個固定的電容值。有的試品是根據試品的容量和電壓等級及其他特征而變化的，比如發電機，變壓器，電纜等。因此，工頻諧振大多分為兩類，一類為電抗器電抗值需要連續可調節的，另一種只需要電抗值在幾個固定值之間選擇的。第一類主要適合發電機和變壓器，第二類主要適合CVT。   織夢好，好織夢
