變壓器有載調壓開關測試儀波形記錄和數據判讀說明

(一)有載調壓開關測量記錄過程的理想直流波形及測試規范

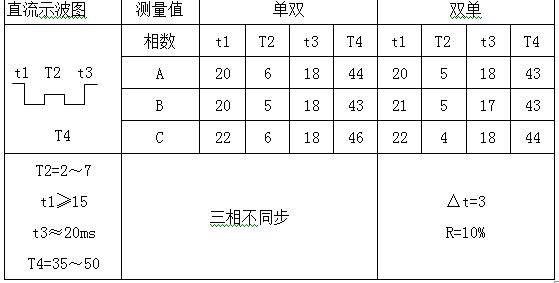

有載開關動作過程來看,有幾個參數尤為重要,其一即開關觸頭變換程序,具體須測量出整個切換過程的動作時間t4切換過程的波形變化,從波形圖上應能看出三相是否同步等;其二是各觸頭聯接的過度電阻,其中阻值還包括引線部分。如下表所示列出了一廠有載開關的參考指標(廠家不同指標有所不同)和測量參考值。
切換開關觸頭變換程序:(單位:ms)

織夢好,好織夢


(二)有載調壓開關直流電流示波圖形的判讀說明

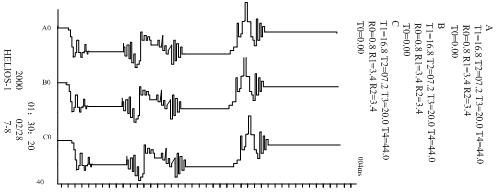

根據吊芯和不吊芯情況,系統測量的結果略有差異。如下圖所示為一有載開關吊芯后測量的波形圖。


本文來自織夢

圖中所示波形縱坐標刻度表示電阻值,我們可以看出該開關動作前測試線等引起的零點電阻為0.8歐姆左右,而開關動作A相接入R1的電阻值為2.5歐,接入R2的電阻約為2.5歐左右。

織夢內容管理系統

波形的橫坐標為時間刻度,我們從圖上清楚地判讀出開關觸頭變換的時間,如A相t1≈16.8ms t2≈7.2ms t3≈20ms 其整個切換時間在44ms左右。

copyright dedecms

波形的三項同期性由T0的參數所決定.BC項以A項為參照,值有正負之分見等號處,等號為正、負號為負.注意:吊芯后測量的波形將非常平滑,勿須再作平滑處理。對于不吊芯測試(一般現廠均采用這種方式)。

內容來自dedecms

我們比較發現,該波形與吊芯后測量的波形(即傳統方法測量)相比,在觸頭變換過程中可看到明顯的毛刺,這主要是開關變換過程中觸頭彈跳時、變壓器線圈中電流引起反電勢造成的,這進一步真實地反映出開關在變壓器實際運行過程中的狀態。這對觸頭的好壞提供了一個定性的判斷,特別是出現明顯的斷開情況,即波形中某一段阻值大于40歐以上并保持一段時間(如2ms以上),則應視為開關有問題。

本文來自織夢

為了便于觀察開關帶變壓器線圈后的觸頭變換波形。我們可從“處理”菜單進入“濾波參數”一欄,加大濾波比例后,再進入“參數查閱”屏幕將顯示平滑后的波形。

內容來自dedecms

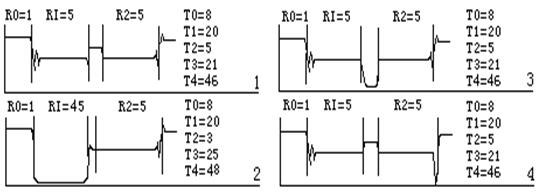

(三)有載調壓開關根據標準分析測試波形,判斷開關有何故障

1號:圖中的波形無斷開點,過度總時間T4=46在標準的35~50ms之內。開關動作前測試線等引起的電阻T0=01Ω左右,開關動作接入的電阻值R1=5Ω,R2= 5Ω左右,且兩個電阻橋接的過程很清楚。說明開關正常。
2號:圖中的波形有明顯斷開點,過度總時間在標準之內。但開關動作接入的電阻值R1=45Ω以經斷開,本儀器測量有效值為42Ω超過就視為斷開,而且斷開時間達20ms,嚴重超過標準中偶而斷開時間2ms以內的規定。開關以經損壞要檢修,如不檢修帶電操作將造成嚴重后果。

copyright dedecms


3號:圖中的波形有明顯斷開點,過度總時間在標準之內。開關動作接入的電阻值正常,但兩個電阻橋接的過程有5ms的斷開時間??梢钥隙ㄩ_關有開路性故障,一定要檢修后才能投入使用。
4號:圖中的波形有斷開點,過度總時間T4=46在標準的35~50ms之內。開關動作前后接入的電阻值正常,且兩個電阻橋接的過程很清楚。但從R2往線包過渡橋接時有斷開,這時要通過坐標的時間刻度,看斷開點有沒有超過標準中偶爾斷開時間2ms以內的規定。如果沒有超過2ms或電阻最大值沒有超過本儀器測量有效值42Ω。就可以繼續使用。超過了就重復測試幾次看是不是都超過標準,如果都超標準說明有問題。
