直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機、高壓開關等高壓電氣設備進行直流耐壓試驗。使用時無需外加分壓器,接線簡單。儀器具有高、低壓端測量泄漏電流,高壓端采用圓形屏蔽數字表顯示,不怕放電沖擊,抗干擾性能好,適合現場使用。

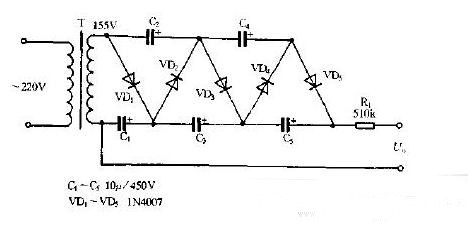

直流高壓發生器電路原理圖 copyright dedecms
織夢內容管理系統

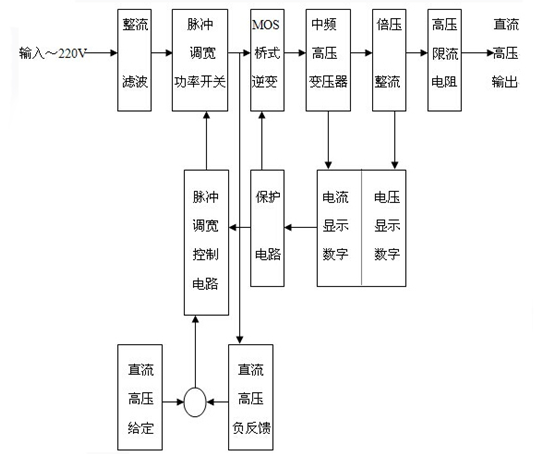

直流高壓發生器工作原理圖
湖北電保姆電力自動化有限公司直流高壓發生器及直高發應用最新電力電子技術,直流高壓發生器采用先進的PWM調制技術及大功率器件,通過中頻倍壓整流而成;該發生器具有紋波系數小、輸出穩定可靠,體積小、重量輕的特點,且具有可靠、靈敏的內部保護功能,其直流高壓發生器的原理框圖如下(圖一、圖二)所示。 本文來自織夢
直流高壓發生器原理圖一 內容來自dedecms
織夢內容管理系統

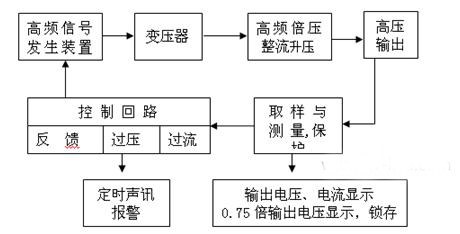

直流高壓發生器原理圖二
內容來自dedecms
織夢內容管理系統
直流高壓發生器工作原理說明
在高壓曝光之前,CT主控計算機發出指令并提供要求曝光的參數條件(KV、MA、KW),本高壓發生器(簡稱本機)接到指令后對本機狀態進行檢測,確認一切正常后發出高壓準備好的信息給CT主機,隨后CT主機下達曝光命令并傳送曝光控制脈沖到本機,本機啟動旋轉陽極,激勵燈絲電流,調整高壓變壓器初級電壓達到CT要求參數值后,送出高壓發生器OK信息并開始產生高壓供給球管曝光,在整個曝光期間,不斷根據管電流的變化,及時調整高壓初級電壓以保證整個曝光過程產生平穩的脈沖高壓和較為恒定的管電流,一旦檢測到高壓參數異常,立即切斷并報出錯誤代碼。
