蓄電池組充放電試驗措施

一、試驗?zāi)康暮鸵罁?jù)

  上河電廠閥控蓄電池已運行近六年，蓄電池單體電壓差異越限、容量嚴重降低。為恢復其性能，同時核對電池組蓄電池放電容量，擬按照有關規定對其進行蓄電池充放電。為保證試驗安全，特按照《直流電源裝置運行維護規程》及蓄電池使用說明書制定本措施。

二、直流設備概況

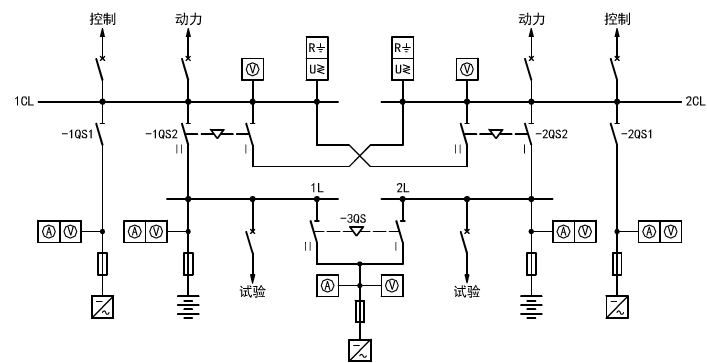

  直流系統由三臺充電機、兩組蓄電池、兩條直流母線組成。兩段母線分列運行，各接一組蓄電池和一臺充電機，蓄電池處于浮充電運行方式，#3充電機處于備用狀態。

  直流系統型號:PZ 61/G FM-232C-1500/220。

  蓄電池型號:GFM-1500型閥控免維護蓄電池。

織夢內容管理系統

單瓶電壓:2.251 0.02V數量:104瓶/組。

  試驗應具備的條件

  1、直流系統運行正常，無影響機組安全運行的因素。

  2、相關表計符合要求，能夠如實反應電池電壓、電流、容量。

  3、測控裝置、電池巡檢裝置等設備時鐘一致。

  4、人員分工明確，熟悉本措施，儀表儀器準備妥當。

  5、監控裝置各參數已按照充放電要求設定無誤。

  6、放電電阻已連接到#1充電母線，檢查接線無誤、開關確斷。

四、組織分工

  1、試驗中系統倒換操作由運行值班員負責。

copyright dedecms

  2、監控裝置面板操作由檢修部安排專人負責。

  3、電氣專工、蓄電池廠家技術人員現場指導，熱電班、電氣班派人參加。

五、試驗步驟

  1、聯絡刀閘切到一母，兩段直流母線并列運行，母線電壓正常。

  2、查#1, 2穩壓電源與#2蓄電池并列運行，#1蓄電池停運。

  3、#1蓄電瓶靜置一小時。

  4、放電電阻及控制回路送電正常，置放電電阻到最大位。

  5、投入電阻，檢查電池組進入放電狀態。

  6、核對就地、遠方表計一致，各部參數正常。

  7、任一單瓶電壓降低到1.8v應立即拉開電阻，停止放電。

  8、靜置蓄電池一至兩小時。 copyright dedecms

  9、投入#3充電器到一段充電母線。

  10、#3充電器“開機”并投“自動”方式，查蓄電池轉入恒流充電。

  11、監視蓄電池按設定程式轉入浮充電方式。

  12、重復以上充放電過程兩次(3-11項)。

  13、#1蓄電池投入一母，斷開聯絡刀閘。

  14、停運#3整流器，調節#1, 2母電壓到正常。

  15、查直流系統已恢復正常方式。

六、試驗注意事項

  1、直流系統倒換應嚴格執行“兩票三制”，嚴防直流母線失壓。

  2、試驗中#1, 2整流器與#2蓄電池組并聯帶兩段直流母線運行，#3整流器根據充放電需要操作。

  3、因電瓶虧電，容量降低嚴重，放電過程中不必調整電阻。

織夢內容管理系統

  4、嚴密監視電池組電壓、電流，做好記錄，防止過充或過放。電瓶電壓以就地實測為準，放電測電壓最低電瓶，充電測最高電瓶。

  5、放電過程記錄不少于三次，充電過程記錄不少于兩次充電注意監視“落后”電瓶溫度，防止熱失控。

  6、放電結束，充電器投運后應按恒流*恒壓*浮充方式逐步過渡到浮充狀態。

  應注意監視各狀態控制及轉換條件是否符合如下要求:

  恒流限壓:以I10(150A)恒定電流充電，蓄電池端電壓上升到約242v(2.30~2.35V*N)，適當保持(約10分鐘)后進入第二階段。

  恒壓充電:電瓶端電壓恒定(約240v)，電流逐步減小到15A后，經設定時間轉入浮充方式，充放電過程結束。
