電容式電壓互感器功能及原理

對電容式電壓互感器（以下簡稱CVT）進行誤差校驗時大多采用串聯或者并聯諧振升壓的方法，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。HGQC-H電容式電壓互感器低校高現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電容式電壓互感器誤差的測量?？梢愿采w35kV/100V、35kV/√3/100V/√3、110kV/100V、110kV/√3/100V/√3、220kV/100V以及220kV/√3/100V /√3、500kV/100V以及500kV/√3/100V /√3變比的電力電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采有了一些新的技術。包括異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。

織夢內容管理系統

功能特點
1、無需升壓源、標準互感器、負荷箱，即可實現現場測試CVT的比差、角差，測試結果完全滿足國家互感器檢定規程。
2、具有極性、變比、接線檢查功能。
3. 可以對溫度和濕度進行測量，使用戶隨時了解現場的工作環境。
4. 單臺測試儀即可完成對CVT誤差的測量。
5. 具有測試速度快、處理信息量多和存儲容量大的特點。
6. 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7. 測試過程最大電壓不超過3kV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。

原理介紹

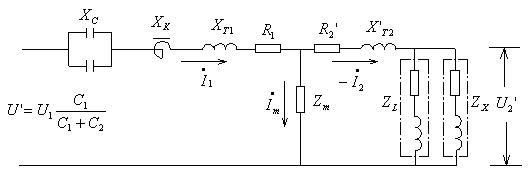

CVT的等效電路為：

CVT等效電路

copyright dedecms

XC為等值電容（C1+C2）的電抗；XTI、XT2’分別為中壓變壓器的一二次繞組漏抗
（折算到一次側）；R1為中壓變壓器一次繞組和補償電抗器繞組直流電阻及電容分壓器損耗等值電阻之和（

）；R2’為中壓變壓器二次繞組的直流電阻（折算到一次側）；Zm為中壓變壓器的勵磁阻抗；Xk為補償電抗器的電抗。CVT的誤差主要由激磁支路引起的空載誤差和負荷支路引起（包括阻尼器負荷）的負載誤差組成。
HGQC-H電容式電壓互感器低校高現場測試儀根據CVT等效電路，采用異頻測量、低壓外推、仿真負荷等測量技術；該儀器吸收了計算機、高精度信號傳感器、數字信號處理、高穩定變頻電源等技術，在較低的電壓下測量CVT誤差，測量誤差完全滿足國家規程規定的精度要求。
