1.絕緣靴(手套)耐壓試驗裝置結構設計
DBJS-6絕緣靴(手套)耐壓試驗裝置分兩部分組成：
1）絕緣靴（手套）試驗車由移動托架、盛水水槽、電極桿支撐等組成
2）絕緣靴（手套）試驗臺由變壓器及其控制部分組成

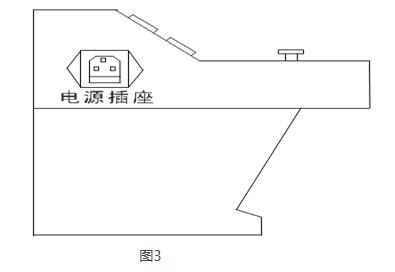

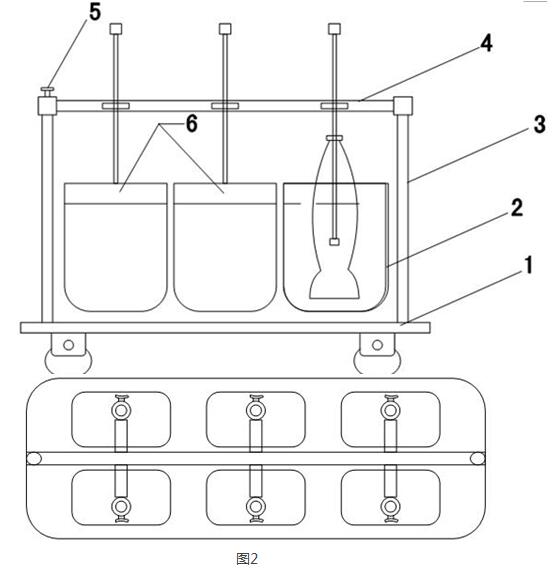

絕緣靴（手套）試驗車裝置見圖2，絕緣靴（手套）試驗臺外形見圖3.
內容來自dedecms
1.移動托架 2.盛水槽 3.絕緣撐桿
4.電極桿支撐 5.高壓接線端 6.泄漏測量接線端
copyright dedecms
2.絕緣靴(手套)耐壓試驗裝置配套使用方法
1）使用前根據圖2將絕緣撐(3)安裝在移動托架(1)上,再將電極桿支撐(4)兩端插入絕緣撐桿(3)內,最后將電極桿依次裝在電極支撐內。
2）絕緣靴(手套)內盛水不能高于絕緣靴(手套)口以下5CM,并確保絕緣靴(手套)露出水面的部分干燥清潔,然后將高壓電極置于絕緣靴(手套)內并將絕緣靴(手套)夾好。
3）按圖1、圖2將水阻的一端與絕緣靴（手套）試驗車上的高壓輸入螺母(7)相連,另一端用35KV高壓電纜由絕緣靴(手套)試驗臺的高壓出線口引至絕緣靴(手套)試驗臺內試驗變壓器高壓輸出端A,將盛水槽1-6上的泄漏測量接線端與絕緣靴(手套)試驗臺上的接線端X1-X6一一對應相連。
本文來自織夢
4）檢查總電源是否與輸入電源一致(~220V 50HZ),設定好電流繼電器動作值,同時設點好時間繼電器的動作值,合上空開,電源指示燈亮,調壓器的手輪置于零位時,零位指示燈亮,此時可送電操作。
5）按下復位按鈕使故障指示燈滅.按下送電按鈕,主接觸器工作,調壓器受電,電源指示燈滅、送電指示燈亮，同時聲光報警。
6）順時針旋轉調壓器手輪，聲光報警停止，注視電壓表、毫安表的指示，以每秒小于3KV的升壓速度升壓，當升到所需要電壓值時，按下計時按鈕，并密切關注試驗品情況。
7）在試驗過程中，如果泄漏電流大于規定值、試驗品被擊穿，電流繼電器動作，調壓器自動斷電，泄漏電流超標或被擊穿的絕緣靴（手套）對應指示燈亮，切斷電源，取下泄漏電流超標或被擊穿的絕緣靴（手套），然后再升壓操作，達到規定電壓及耐壓時間并且泄漏電流不大于規定值時，聲光報警，說明產品合格，否則試驗品不合格。
織夢內容管理系統
8）整個試驗過程結束后,應切斷電源,拆卸絕緣(手套),換第二批,重復上述方法進行試驗。
