為什么要對GIS設備進行帶電檢測？帶電檢測類型有哪些？

1、 為什么要對GIS設備進行帶電檢測 織夢好，好織夢

—————————————————————



copyright dedecms

帶電檢測一般采用便攜式檢測設備，在運行狀態下，對設備狀態量進行的現場檢測，發現潛伏性運行隱患，其檢測方式為帶電短時間內檢測。 copyright dedecms

對GIS設備進行帶電檢測一方面可實時獲取設備狀態、掌握設備狀態變化趨勢；另一方面能有效減少設備停電次數，提高設備可靠性和可用系數。



copyright dedecms

2、 GIS設備帶電檢測項目的類型

————————————————————— 內容來自dedecms

  dedecms.com

常用的GIS設備帶電檢測項目包括紅外測溫、紅外檢漏、SF6氣體檢測、特高頻局放檢測、超聲波局放檢測。

dedecms.com

1）紅外測溫

通過紅外熱成像技術，測量設備溫度，判斷故障所處位置。 本文來自織夢

本文來自織夢

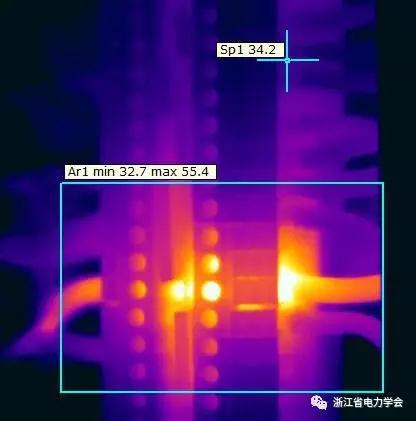

◆  圖 1 匯控柜端子排發熱的紅外成像圖



織夢內容管理系統

  織夢好，好織夢

2）紅外檢漏技術 本文來自織夢

根據SF6氣體對紅外線吸收較空氣強的特性，檢測SF6泄漏



copyright dedecms

織夢內容管理系統

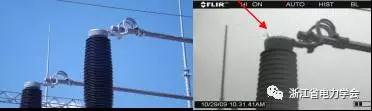

圖 2 套管紅外成像圖 dedecms.com



  內容來自dedecms

3）SF6氣體檢測 copyright dedecms

 分為SF6分解產物測試、濕度測試和純度測試，檢測GIS設備絕緣性能。

織夢內容管理系統



織夢好，好織夢

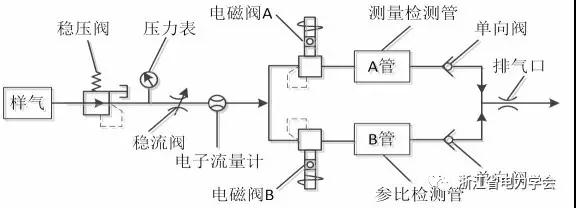

圖 3 SF6氣體分解產物測試原理圖



織夢好，好織夢



織夢好，好織夢

4）特高頻局放 copyright dedecms

 利用特高頻(UHF)天線檢測納秒級局放脈沖產生的電磁波信號，發現電氣設備內部絕緣弱點和早期絕緣故障，靈敏度高。 織夢好，好織夢

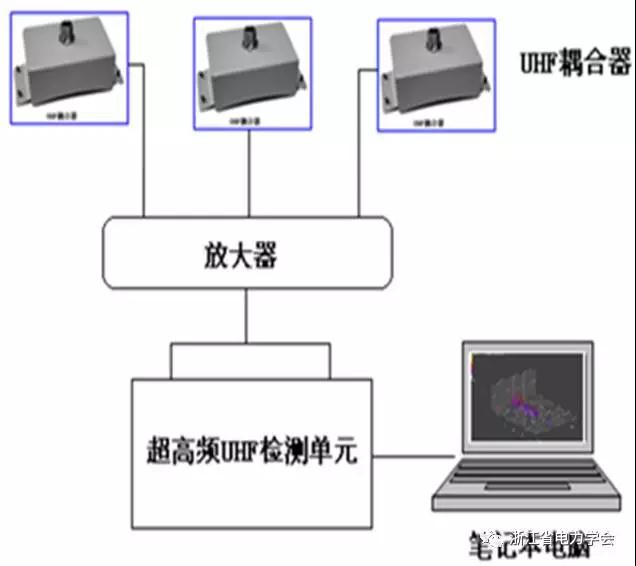

圖 4 特高頻局放測試原理圖 copyright dedecms

  copyright dedecms

5）超聲波局放 織夢內容管理系統

通過超聲波傳感器檢測局放產生的爆裂狀聲發射產生的超聲波信號，進而推知設備內部絕緣故障，抗干擾能力強。

織夢好，好織夢

織夢好，好織夢

  dedecms.com

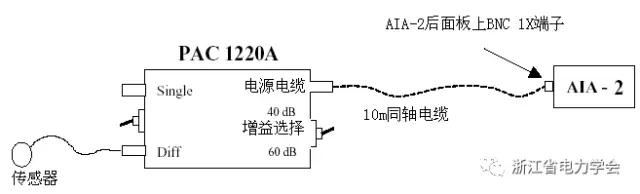

圖5 超聲波局放儀結構 內容來自dedecms
