產品簡介

電力變壓器是電力系統的重要組成設備之一，其安全穩定運行是電力系統安全的重要保證。變壓器正常運行時，其鐵芯及其金屬夾件必須一點可靠接地，否則鐵芯對地會產生懸浮電壓或鐵芯多點接地而產生發熱故障，嚴重威脅變壓器及電網的安全。通過對鐵芯接地電流的監測即可直接反映出變壓器是否存在鐵芯多點接地，隨著自動化水平的提高，采用在線監測裝置對變壓器鐵芯接地電流進行監測具有實時性好、精度高的優勢，可及時準確的發現故障隱患，避免人工巡檢導致的人力物力浪費以及時效性差導致的安全隱患。
DBM-T2100變壓器鐵芯接地電流在線監測裝置可有效的對鐵芯接地電流進行實時監測，具有精度高、穩定性好、功能強的優勢，可結合電氣設備狀態評價系統進行狀態檢修、評估、預警和風險分析，有效提高變壓器的安全運行水平。

產品別稱

變壓器鐵芯接地電流在線監測儀、鐵芯接地監測單元、鐵芯接地在線監測儀


產品特征
● 實時監測變壓器鐵芯接地電流；
● 采用5位數碼管本地顯示實時接地電流，具備電源、運行、通信、報警各種狀態指示；
● 具有RS485/CAN/GSM/GPRS多種通信接口可選，可實現定期數據主動上傳或請求應答上傳；可接入狀態監測系統后臺或獨立運行通過短信定期發送數據給運維管理人員；
● 可設置2級bao警限值（預警限和bao警限），電流超過預警限值時主動通過通信接口上傳數據，超過bao警限值時裝置本地發光bao警并通過通信bao警；
● 具有限流電阻投切單元接口，實現鐵芯接地電流的自動限制并bao警；
● 裝置具有內部非易失存儲空間，斷電不丟失數據；
● 裝置具備自診斷和自恢復功能，裝置異常、通信異常時報警。


變壓器鐵芯接地電流在線監測裝置性能穩定，功能強大，具有如下技術特點：
● 監測數據準確可靠
裝置采用特制電流互感器、高精度模擬電路及先進的數字信號處理技術，測量范圍寬（1mA~30A），精度高（±1%），抗干擾性能好。
● 應用配置靈活
裝置具有多種通信接口，可配置接入電氣設備綜合監測系統，也可獨立配置為通過GSM短信實現監測。
● 安裝維護簡單
裝置本體與電流互感器采用分體設計，專用的夾具使電流互感器可靈活安裝到鐵芯接地引下線上，裝置本體可根據現場情況靈活安裝至不同位置；
裝置具備完善的自檢功能，可及時判斷裝置的狀態并告警；
可在不影響變壓器運行的情況下對所有部件包括傳感器（旁路鐵芯接地引下線）進行安裝和維護。
● 安全可靠
穿心式電流互感器不破壞接地引下線，對變壓器的安全運行無任何影響；
所有元件均采用工業化標準生產，具有良好的抗電磁沖擊及溫度突變能力；
裝置采用全密封設計，具備防腐、防風、防塵、防電磁干擾等功能，能適應戶外惡劣運行環境。

標準和規范
變壓器鐵芯接地電流在線監測裝置嚴格遵循如下國家和行業標準，且部分技術性能優于標準的要求。
● Q/GDW 535 變電設備在線監測裝置通用技術規范
● Q/GDW 540.1 變電設備在線監測裝置檢驗規范 第1部分 通用檢驗規范
● Q/GDW 1894 變壓器鐵心接地電流在線監測裝置技術規范
● Q/GDW 540.4 變電設備在線監測裝置檢驗規范 第4部分 變壓器鐵心接地電流在線監測裝置

組成原理

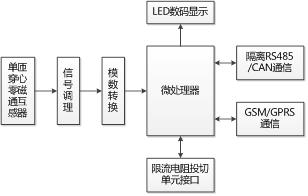

變壓器鐵芯接地電流在線監測裝置由穿心式電流互感器、信號采集與處理電路、通信及顯示
接口等組成，其組成如下圖：

變壓器鐵芯接地電流通過穿心式電流互感器隔離變換為小信號，經信號轉換、濾波與放大等調理電路，由模數轉換器變換為數字信號，微處理器經過數字濾波與運算獲得鐵芯接地電流；本地顯示接口可顯示實時接地電流，當超過報警限值時具有LED指示；裝置可通過隔離RS485/CAN/GSM/GPRS通信接口（訂貨時選擇）與狀態監測系統等后臺實時通信。
裝置具有限流電阻投切控制單元接口，當電流超過設定限值時自動逐檔投入限流電阻（4檔阻值）以降低接地電流作為應急措施，電流低于限值時自動切除限流電阻。

應用場合
變壓器鐵芯接地電流在線監測裝置可適應各種環境條件下對變壓器進行監測，根據不同的應用需求，裝置可配置為接入變電設備綜合狀態監測系統、獨立GSM短信實現監測、或兩者結合應用。應用示意如下圖：

產品參數
測量參量

檢測參量	測量范圍	準確度
鐵心/夾件接地電流	1mA～10A	±1% 或 ±1mA


通信接口
● RS485通信接口
○ 波特率：1200bps~19200bps，默認9600bps；
○ 隔離電壓2500VRms；
○ 總線zui大節點數：255個；
● CAN通信接口（RS485/CAN訂貨時說明）
○ 波特率：10kbps~500kbps，默認10kbps；
○ 隔離電壓2500VRms；
○ 總線zui大節點數：110個；
● GSM/GPRS接口（訂貨時說明）
○ 工作頻段： 4頻，850 MHz/900 MHz/1800 MHz/1900 MHz ；
○ GSM中英文短消息，收發號碼設置10個；
○ GPRS class 10，zui大下行速率85.6 kbit/s，zui大上行速率42.8 kbit/s，支持TCP/IP、FTP、HTTP協議。

顯示
● 5位數碼管顯示電流
● 電源、運行、通信、bao警4位LED指示


工作電源
● 電壓：85~264VAC
● 頻率：47~63Hz
● 功率：≤5W

機械特性
● 裝置本體尺寸：252mmХ164mmХ71mm，重量：1.8kg
● 穿心互感器：
不含夾具：114mmХ114mmХ52mm-孔徑ø55mm
含安裝夾具：140mmХ120mmХ110mm
重量：1.6kg

防護等級
● 裝置本體：IP65
● 穿心電流互感器：IP68

環境條件
● 工作溫度：-40℃～+65℃
● 儲存溫度：-45℃～+80℃
● 工作濕度：≤95%，無凝結
● 大氣壓力：80kPa~110kPa
● 海拔高度：≤2000m
