產品簡介
一、DBRB-III變壓器繞組變形測試儀的主要技術特色：
l DBRB-III含有兩種方法對大中型變壓器的繞組進行測量、診斷，第一是掃頻法，
l 二是低電壓阻抗法。
l 掃頻頻率覆蓋范圍寬：10Hz~10MHz
l 測量動態范圍寬：－100dB～20dB
l 測試中僅需要拆除連接母線，不對變壓器進行吊罩、拆裝的情況下就完成所有測試。
l 儀器采用分體式結構，測試主機與主控計算機之間采用USB或者以太網連接連接。即插即用。
l 儀器智能化程度高，使用方便，儀器設計有自適應濾波器，并具有自動量程調節功能。
l 儀器采用高速、高精度AD轉換器，使儀器測試精準度高、測試穩定性、重復性好，基本測量精度均優于0.1%。
l 配有專家診斷系統，可以自動診斷變壓器繞組的狀態。
l 分析軟件功能強大，掃頻軟件、硬件指標滿足電力標準DL/T911-2004；阻抗測試功能滿足電力行業標準DL/T1093-2008
      DBRB-III繞組變形測試系統用于測試各種等級電力變壓器（6kV~750kV）及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這樣將嚴重影響變壓器的安全運行。本儀器采用掃頻法及低電壓阻抗法對變壓器的繞組進行綜合測試，按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。阻抗法國家電力行業標準DL/T1093－2008對繞組的阻抗值進行測試，通過與標準的阻抗值比對判斷繞組的變形狀況。
       DBRB-III變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成的黑匣子，分析部分由筆記本電腦完成，測量部分通過USB或者以太網與筆記本電腦連接。

二、掃頻法檢測原理
       在較高頻率的電壓作用下，變壓器的每個繞組均可視為一個由線性電阻、電感（互感）、電容等分布參數構成的無源線性雙口網絡，其內部特性可通過傳遞函數 H(jω)描述，如圖1所示。若繞組發生變形，繞組內部的分布電感、電容等參數必然改變，導致其等效網絡傳遞函數H(jω)的零點和極點發生變化，使網絡的頻率響應特性發生變化。
       用頻率響應分析法檢測變壓器繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的差異，判斷變壓器可能發生的繞組變形。

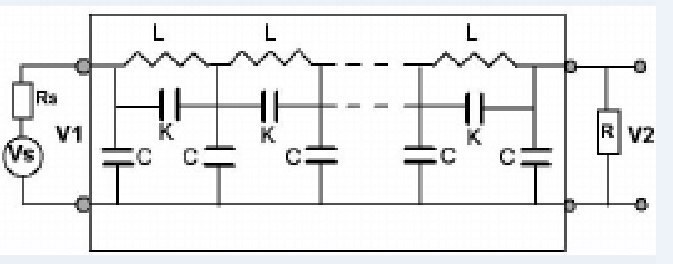

       變壓器繞組的幅頻響應特性采用圖1所示的頻率掃描方式獲得。連續改變外施正弦波激勵源VS的頻率f(角頻率ω=2πf)，測量在不同頻率下的響應端電壓V2 和激勵端電壓V1的信號幅值之比，獲得指定激勵端和響應端情況下繞組的幅頻響應曲線。圖中：L、K及C分別代表繞組單位長度的分布電感、分布電容及對地分布電容，V1、V2分別為等效網絡的激勵端電壓和響應端電壓，VS為正弦波激勵信號源電壓，RS為信號源輸出阻抗，R為匹配電阻。

        圖1 頻率響應分析法的基本檢測回路
  測得的幅頻響應曲線常用對數形式表示，即對電壓幅值之比進行如下處理：
H（f）=20Log[V2(f )/V1(f )]
式中：H（f）為頻率f時傳遞函數的模│H(jω)│；V2(f )和V1(f )為頻率為 f 時響應端和激勵端電壓的峰值或有效值│V2(jω)│和│V1(jω)│。
  變壓器阻抗測試的技術指標和試驗方法完全符合《GB1094.1－1996變壓器》、《DL/T596－1996電力設備預防性試驗規程》及《DL /T1093-2008電力變壓器繞組變形的電抗法檢測判斷導則》的所有規定。儀器內部采用電壓、電流高精度同步交流采樣及FFT等數字信號處理技術，測量數據準確、穩定。儀器采用單相電源或者三相電源進行測量，儀器有低電壓測試自動折算到額定電壓功能，適合現場使用。系統穩定性，抗干擾能力強，系統采用軟件數字濾波、硬件抗混濾波抗干擾技術，使系統的測試穩定度及抗干擾能力都比同類儀器有很大的提高，在電壓、電流波形嚴重畸變及低功率因數下仍可準確測量變壓器阻抗值。該儀器可同步測量電壓，電流，功率，電源頻率。儀器可自動記錄測試數據，內置不掉電存儲器，可長期存儲測量數據。三個獨立的電壓和三個獨立的電流輸入通道，測量通道采用16bit高度AD轉換器，所有通道同步采集，使功率及阻抗計算精度有根本的保障，可以對變壓器的所有接線方式進行阻抗測試。

三、DBRB-III變壓器繞組變形測試的軟件特色:
l 軟件采用windows平臺，兼容windows2000/winXP/windows vista/windows7
l 掃頻部分可以同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
l 阻抗測試可以自動折算，完成對阻抗值的準確測量及阻抗值的自動比對，實現對變壓器繞組的變形診斷。
l 軟件帶數據庫功能，方便數據查詢及比對。
l 軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。
l 軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場作很多的輸入，使用人員更加的方便。
l 軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
l 測試數據格式靈活，可以導出、導入各種測試數據。


產品參數
DBRB-III測試儀掃頻測量部分的主要技術指標:
1. 測試主機與PC接口：USB或者以太網。
2. 激勵信號源：儀器自帶一路標準激勵信號，信號輸出幅度可以軟件調節，最大幅度±10V，信號輸出阻抗為50Ω。
3. 兩個高速并行AD轉換通道
4. 測量范圍：-100dB～20dB
5. 測量精度：±0.5dB（-100dB～20dB）
6. 采集通道輸入阻抗：1MΩ/50Ω
7. 掃頻測量范圍：10Hz－10MHz
8. 掃描方式：采用線形或者對數分布的掃頻測量方式
9. 掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%
10. 掃頻測量頻點：10Hz－10MHz，測試點數可以設置，基本測量點數不小于2000點
11. 采用Vittal原裝機箱
12. 符合國家電力行業標準：DL/T911-2004
13. 相對濕度：10%～90%
14. 工作環境溫度：-20℃～+60℃
15. 供電：AC220V±10%(50Hz)

DBRB-III測試儀低電壓阻抗測量部分的主要技術指標:
電壓測量技術指標：
l 輸入電壓測量：測量范圍：25V—500V
l zui高電壓：600V
l 基本精度：0.1%
l 外接PT變比：1～10000
電流測量指標：
l 輸入電流測量：測量范圍：0.25A—50A
l zui大電流：60A
l 基本精度：0.1%
l 外接CT變比：1～10000
阻抗測量指標：
l 阻抗測試范圍：0～100％
l 阻抗測試精度：0.1％
功率測量指標：
l 功率測量：測量范圍：15W—10kW
l 有功功率：0.2%（0.5<功率因數<1.0） 0.5%（0.01<功率因數<0.5）
l 無功功率精度：0.5%
l 視在功率精度：0.5%
l 功率因數精度：0.5%
l 符合國家電力行業標準：DL/T1093-2008
