產品簡介
DBGC-8X高壓開關動特性測試儀校驗裝置采用ARM控制配合CPLD芯片產生高精度、寬范圍的定時信號，并能模擬高壓斷路器的動作，可用于校驗和檢測高壓斷路器動態特性測試儀的時間基準，用于校驗高壓開關測試儀時間測量功能。斷路器行程速度測量基準，采用美國進口高速磁懸浮電機和驅動系統，精度1微米的光柵傳感器采樣，準確測試傳感器運動行程和速度。

工作原理簡介：

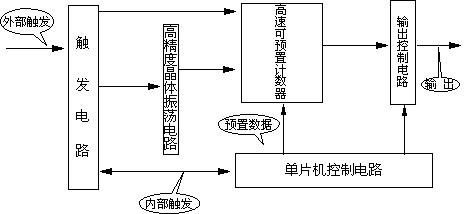

時間校準裝置電路劃分為：觸發電路、高速可預置計數器電路、高精度晶體振蕩電路、單片機控制電路、輸出控制電路，如圖（1）所示。


                                                                              圖（1）
行程速度校準平臺工作原理：位移及速度裝置啟動磁懸浮電機按照設定行程和速度參數運行，電機上安裝有反饋位移的光柵尺，在電機運行的過程中會有正交脈沖輸出，標準裝置采集并存儲此脈沖信號同時記錄時間參數，從而獲得電機運行的行程-時間曲線，再對該曲線進行微分計算獲得速度-時間曲線，并根據高壓開關相關行程和速度參數的定義計算得到開距、超程等行程標準量和剛分速度、剛合速度等速度標準量。

產品參數
主要技術指標和使用條件：
2.1 本裝置有12路觸頭輸出，可同時模擬12個高壓斷路器觸頭。
2.2 高壓斷路器合閘或分閘時間可在 1－17000.00mS范圍內任意設置，分辨率：1微秒，
精度：0.001%讀數±0.01
2.3 彈跳脈沖個數可在  0－20 個范圍內任意設置，彈跳頻率可選擇1kHz、2kHz、4kHz、8kHz
2.4 支持內部觸發、外部觸發、有源觸發、無源觸發。
2.5 行程測量范圍：10.00mm-450.00mm，分辨率：50微米，精度：0.01%讀數±0.01
2.6 速度測量范圍：≤3.50m/s 速度設置 ，分辨率0.10m/s，精度：0.01%讀數±0.01
2.7支持不同期測試。
2.8時間校驗及系統操作臺重量 40公斤左右，行程速度校驗裝置臺 約120公斤。
2.9環境溫度：10－30度  環境濕度：小于85％
