產品簡介
參考標準：DL/T624-1997
產品簡介
 微機繼電保護測試儀對測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用新技術成 果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。DBJB-1600六相微機繼電保護綜合測試儀參照了原電力部頒發的《微機繼電保護 試驗裝置技術條件》的基礎上，認真總結前幾代產品的開發、生產經驗，并采用現代新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出?？瑟?dú)立 完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。

產品特性
       1、輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式；
　　2、高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
　　3、輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良；
　　4、輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便；
　　5、可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等；
　　6、設有一路獨立110V及220V專用可調直流電源輸出，方便現場檢驗使用；
　　7、本測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別；
　　8、提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等；
　　9、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放?？梢詫?shí)時存儲測試數據，顯示矢量圖，打印報表等；
　　10、散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

產品參數
技術指標
 交流電流輸出
       6相電流輸出時每相輸出（有效值）0～30A輸出精度∠0.2級（主量程內
　　3相電流輸出時每相輸出（有效值）0～60A
　　6相并聯電流輸出（有效值）0～180A
　　相電流長時間允許工作值（有效值）10A
　　相電流zui大輸出功率400VA
　　6相并聯電流zui大輸出時允許工作時間10s
　　頻率范圍（基波）0～1000Hz
　　諧波次數0～20次
直流電流輸出
　　電流輸出0～±10A/每相，0～±60A/6并輸出精度0.2級
　　zui大輸出負載電壓18V
　　交流電壓輸出
　　相電壓輸出（有效值）0～120V輸出精度0.2級
　　線電壓輸出（有效值）0～240V
　　相電壓/線電壓輸出功80VA/100VA
　　頻率范圍（基波）20～1000Hz
　　諧波次數1～20次
直流電壓輸出
　　相電壓輸出幅值0～±160V輸出精度0.2級
　　線電壓輸出幅值0～±320V
　　相電壓/線電壓輸出功率70VA/140VA
開關量
　　10路開關量輸入空接點1～20mA，24V電位接點接入“0”：0～+6V；“1”：+11V～+250V
　　8對開關量輸出DC：220V／0.2A；AC：220V／0.5A
　　時間測量范圍0.1ms～9999s，測量精度＜0.1mS
    體積重量480×360×200mm³，19kg

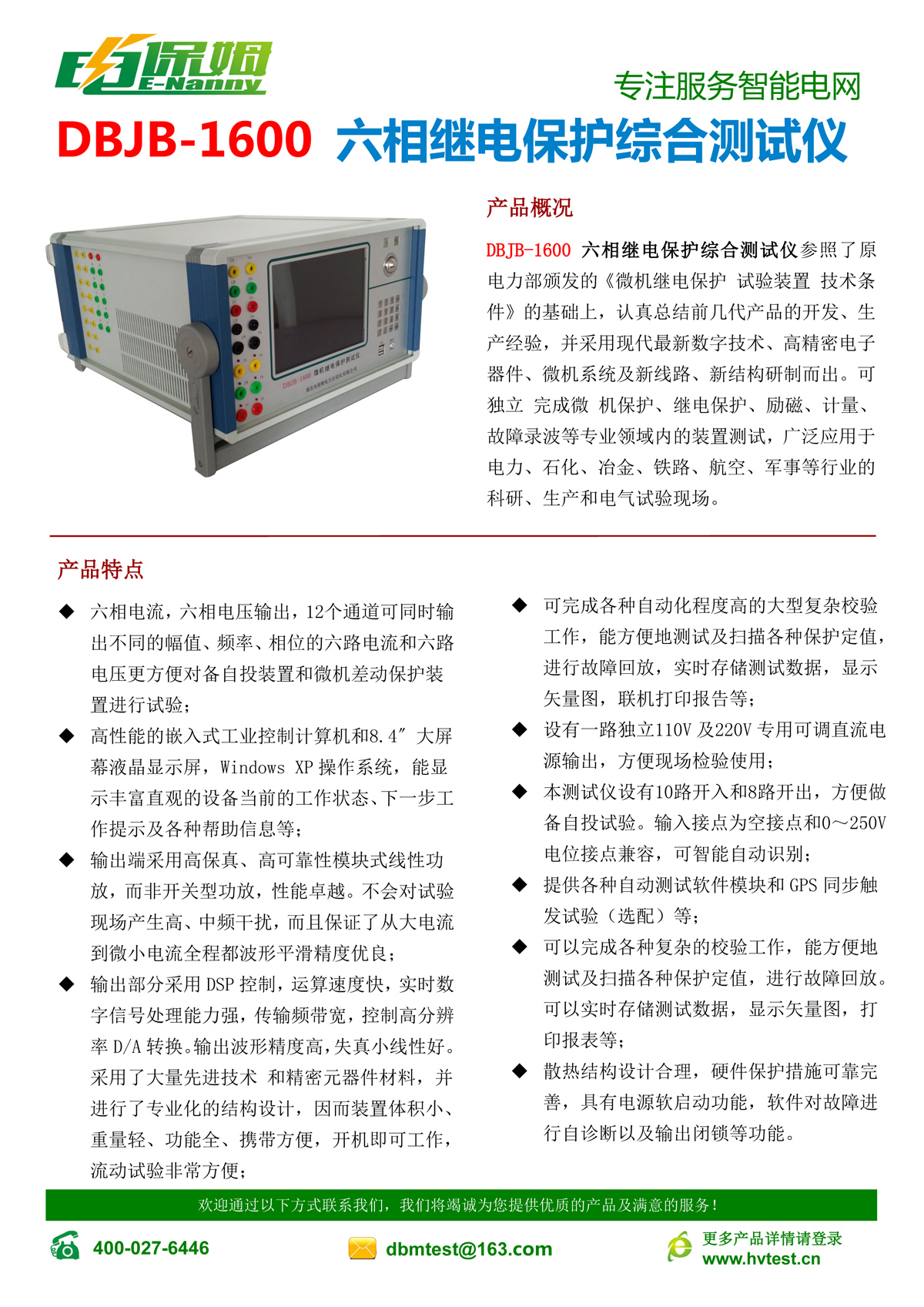

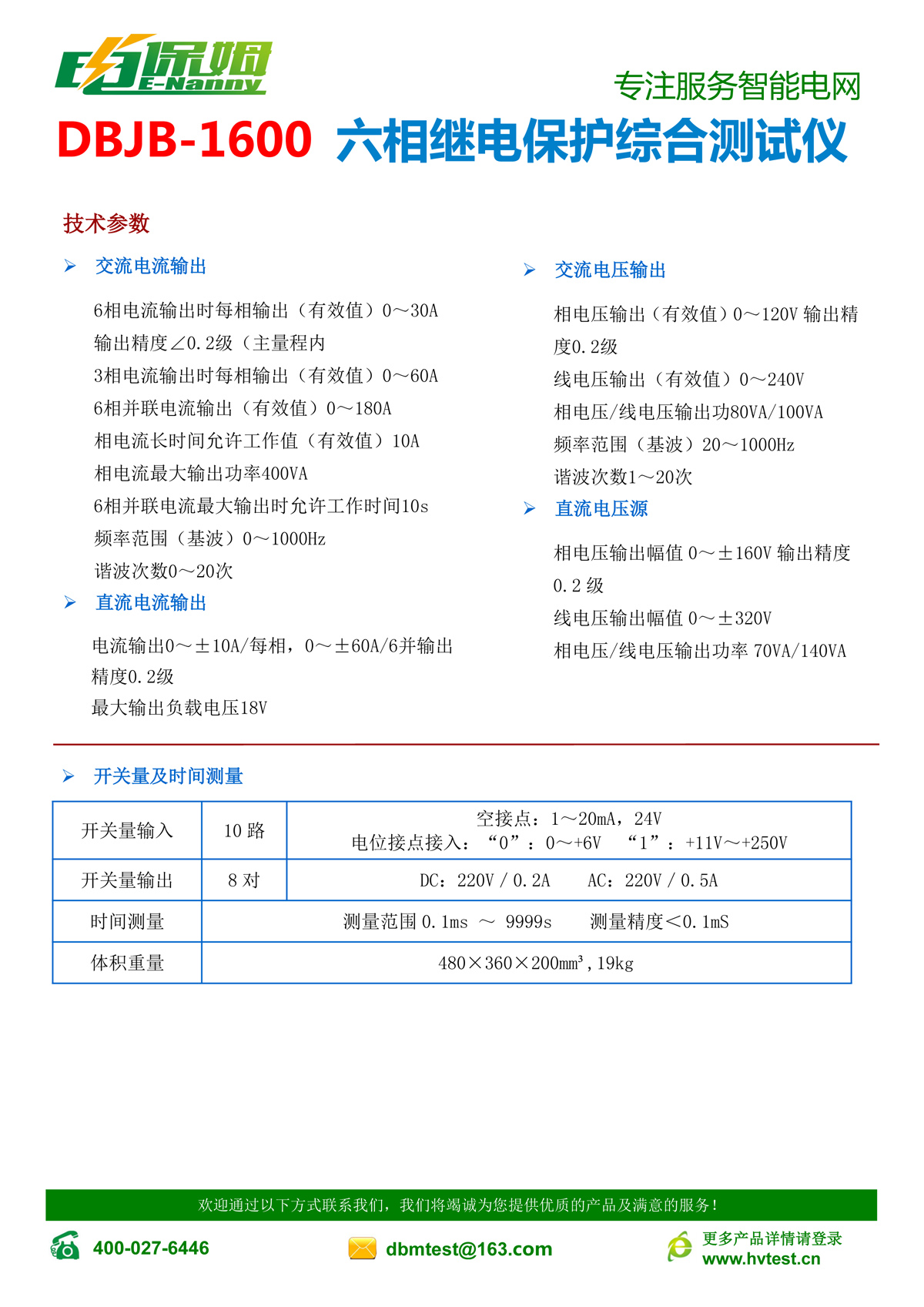

產品彩冊

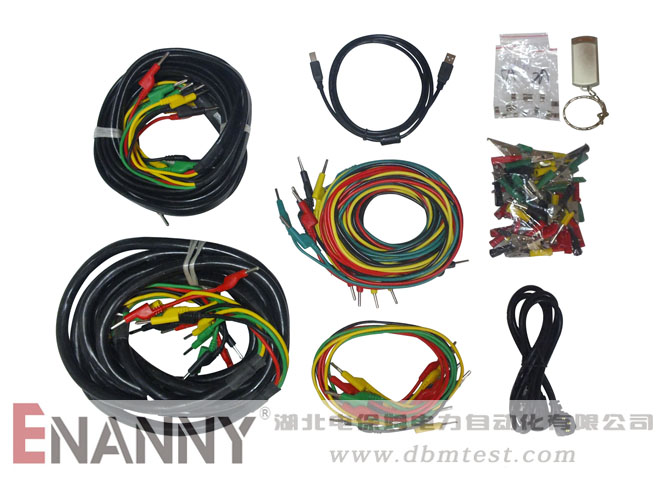

產品附件
