產品簡介
參考標準：DL/T624-1997
產品簡介
DBJB-702微機繼電保護綜合測試儀是 在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技 術和器件實現的一種新型小型化微機繼電保護測試儀。它采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試 驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優 點，性能價格比高。是繼保工作者得心應手的好工具。

產品特性

• 經典的Windows操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；
• 高性能的嵌入式工業控制計算機和液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
• 配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作；
• 配備有外接USB接口，可以方便地進行數據存取和軟件維護；
• 無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；
• 采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求；
• 采用獨特的算法，產生的波形精確，完全不同于曲線擬和的波形產生方法，保證信號為純正的正弦波；
• 可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率， 2 ～ 20次諧波；
• 功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出40A。在輸出電流達到40A時，波形仍能保證不失真、不削峰；
• 能提供傳統的Ua、Ub、Uc、Ia、Ib、Ic外，還有第四路電壓 Ux輸出。Ux可用于多種功能，如用于輸出各種3Uo、做線路保護試驗時輸出線路的同期電壓等；
• 具有8個開入量輸入和4對空接點開出量輸出接口。開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作；
• 提供各種自動測試軟件模塊；
• 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等；
• 采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；
• 儀器具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

產品參數
技術指標
1.2.1 交流電流源
l 單相輸出：3×40A
l 三相并聯：120A
l zui大輸出功率：≥450VA/相
l 各相輸出電流幅度、頻率和相位可以獨立調節
l 輸出精度：
0.5A～40A：±0.5%
l 分辨力：10mA
l 單相連續輸出時間：
在 0～5A 范圍內，能連續輸出
在 5A～10A 范圍內，連續輸出時間 ≥60秒
在 10A～20A 范圍內，連續輸出時間 ≥30秒
在 ＞20A 范圍內，連續輸出時間 ≥5秒
1.2.2 交流電壓源
l 單相輸出：4×120V
l zui大輸出功率：≥60VA/相
l 四相有共用中性點的電壓源；第四路電壓可設置為零序電壓或任意設置
l 各相輸出幅度、頻率、相位可以獨立調節
l 輸出精度：
10V～120V：±0.5%
l 分辨力：10mV
1.2.3 直流電流源
l 單相輸出：-10A～+10A
l zui大輸出功率：200VA
l 輸出精度：
±1A～±10A：±0.5%
l 分辨力：10mA
1.2.4 直流電壓源
l 單相輸出：-150V～+150V
l zui大輸出功率：100VA
l 輸出精度：
±10V～±150V：±0.5%
l 分辨力：10mV
1.2.5 交流電壓、電流源角度
l 相角范圍：0°～ 360°
l 相角精度：±0.5°
l 相角分辨力：0.1°
1.2.6 交流電壓、電流源頻率
l 頻率范圍：1～1000Hz
l 頻率精度：≤±0.01Hz
l 頻率分辨力：10mHz
l 能輸出2～20次任意幅值的諧波
1.2.7 同步性
電壓電流同步性 ≤10μS
1.2.8 開入量
l 8路獨立開關接點輸入
l 兼容空接點與15V～250V有源接點
l 能夠自動識別有源接點的極性
l 計時精度：在小于1S時 ≤1mS
1.2.9 開出量
l 4對可編程開關空接點輸出
l 接點容量：
250VDC，0.5A
250VAC，0.5A
1.2.10 供電電源
l 交流輸入電壓
額定值：220V ± 10%
基準值：220V ± 2%
l 交流供電頻率：
額定值：50Hz ± 10%
基準值：50Hz ± 2%
1.2.11 箱體尺寸與重量
l 箱體尺寸：380mm×190mm×420mm（W×H×D）
l 重量：約19kg
1.2.12 使用環境條件
l 環境溫度：－10℃～+40℃
l 相對濕度：≤90%
l 大氣壓強：80～110kPa

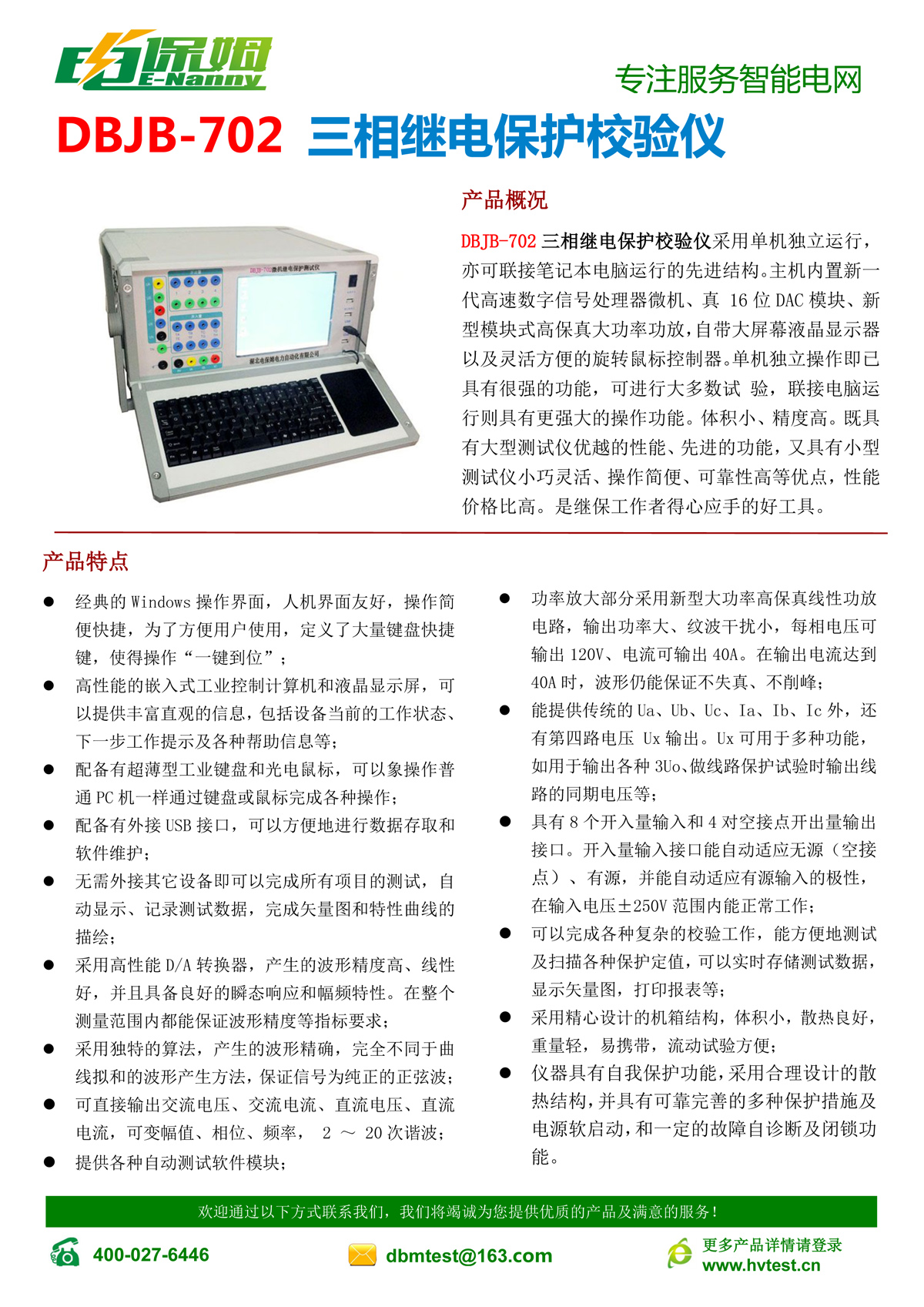

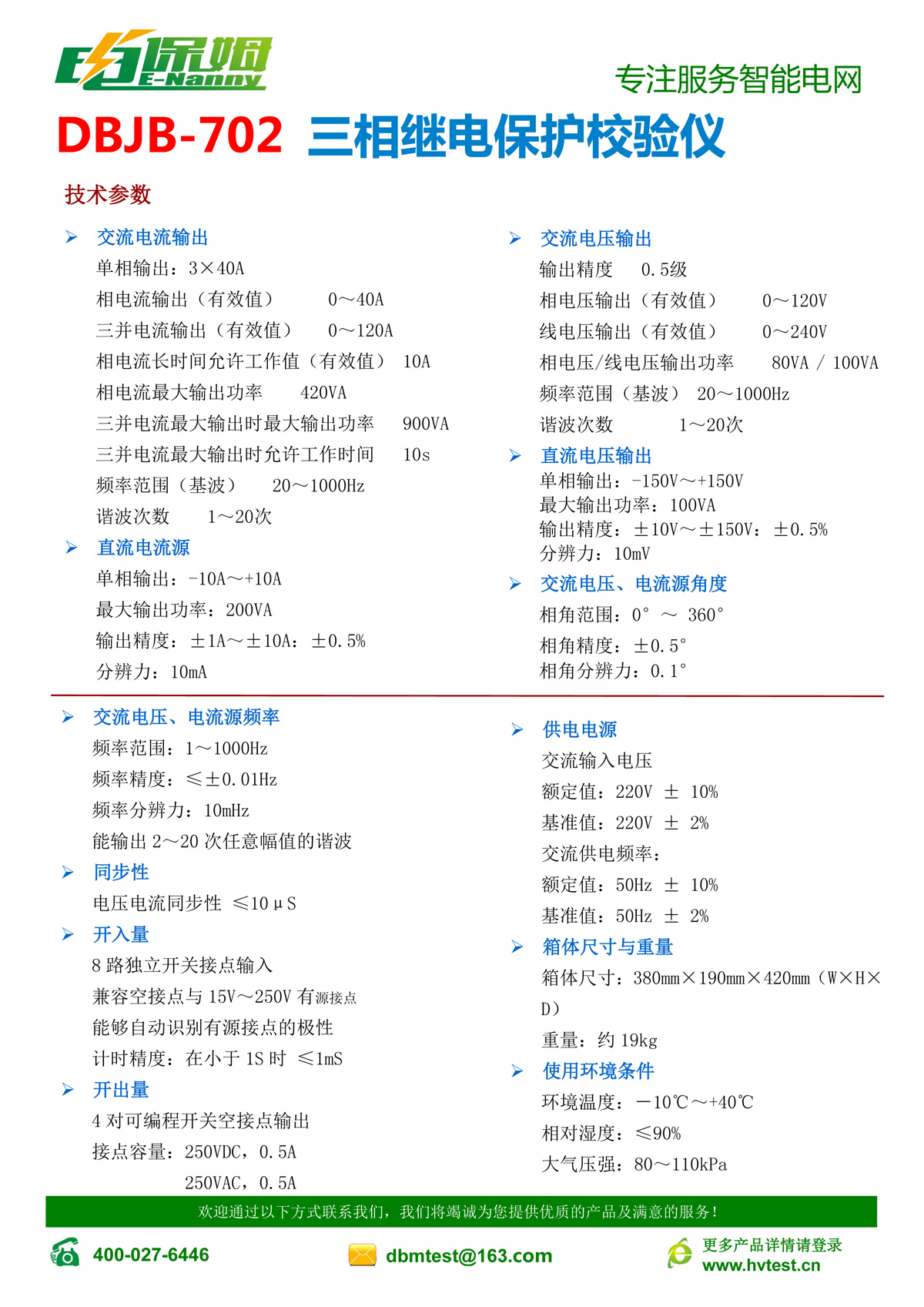

產品彩冊
