產品簡介
參考標準：DL/T624-1997
產品簡介
DBJB-802A微機繼電保護綜合測試儀是 在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技 術和器件實現的一種新型小型化微機繼電保護測試儀。它采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試 驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優 點，性能價格比高。是繼保工作者得心應手的好工具。

產品特性

• 標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U₀或檢同期電壓，或任意某一電壓值的情況輸出。
• 單機操作方便  單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示?？赏瓿涩F(xiàn)場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
• 雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等
• 軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
• 開關量接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
• 大屏幕TFT顯示屏  本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰
• 自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
• 具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出
• 性價比高  屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

產品參數
技術指標
交流電流輸出
   輸出精度  0.2級
   相電流輸出（有效值）     0～40A
   三并電流輸出（有效值）   0～120A
   相電流長時間允許工作值（有效值） 10A
   相電流zui大輸出功率               420VA
   三并電流zui大輸出時最大輸出功率   900VA
   三并電流zui大輸出時允許工作時間   10s
   頻率范圍（基波）   20～1000Hz
   諧波次數           1～20 次
直流電流輸出
   輸出精度   0.2級
   電流輸出   0～±10A / 每相，0～±30A / 三并
   zui大輸出負載電壓   20V
交流電壓輸出
   輸出精度   0.2級
   相電壓輸出（有效值）    0～120V
   線電壓輸出（有效值）    0～240V
   相電壓/線電壓輸出功率    80VA / 100VA
   頻率范圍（基波） 20～1000Hz
   諧波次數         1～20次
直流電壓輸出
   輸出精度   0.2級
   相電壓輸出幅值   0～±160V
   線電壓輸出幅值   0～±320V
   相電壓/線電壓輸出功率   70VA / 140VA
開關量及時間測量
   開關量輸入  10路   空接點：   1～20mA，24V ；電位接點接入：“0”：0～6V；“1”：11V～250V
   開關量輸出   8對   DC：220V／0.2A；AC：220V／0.5A
體積重量
   外形尺寸   400×300×180mm³
   單機重量   18kg
   供電電源   AC 220V±10%，50／60Hz
   環境溫度   -10℃ ～ +50℃

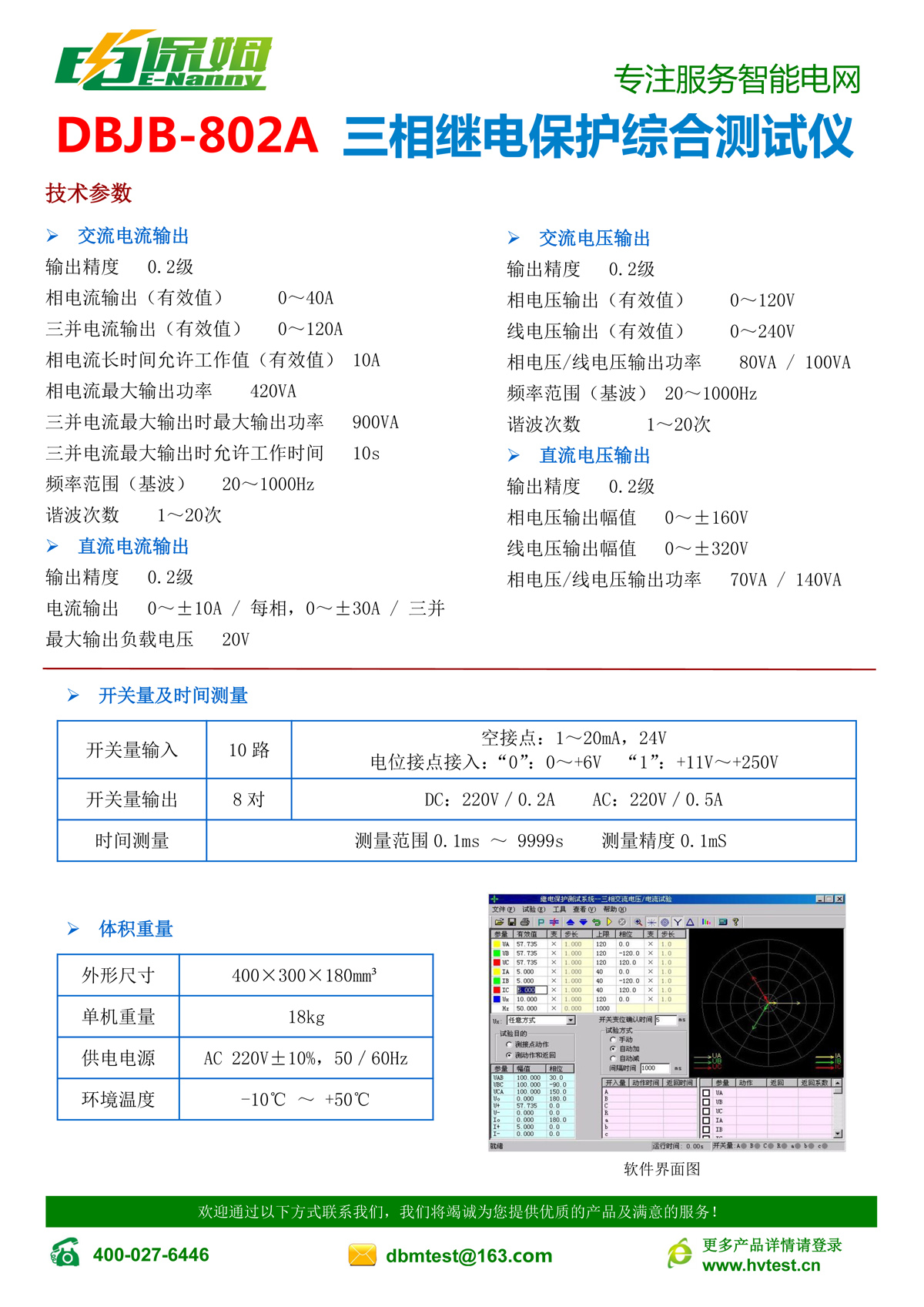

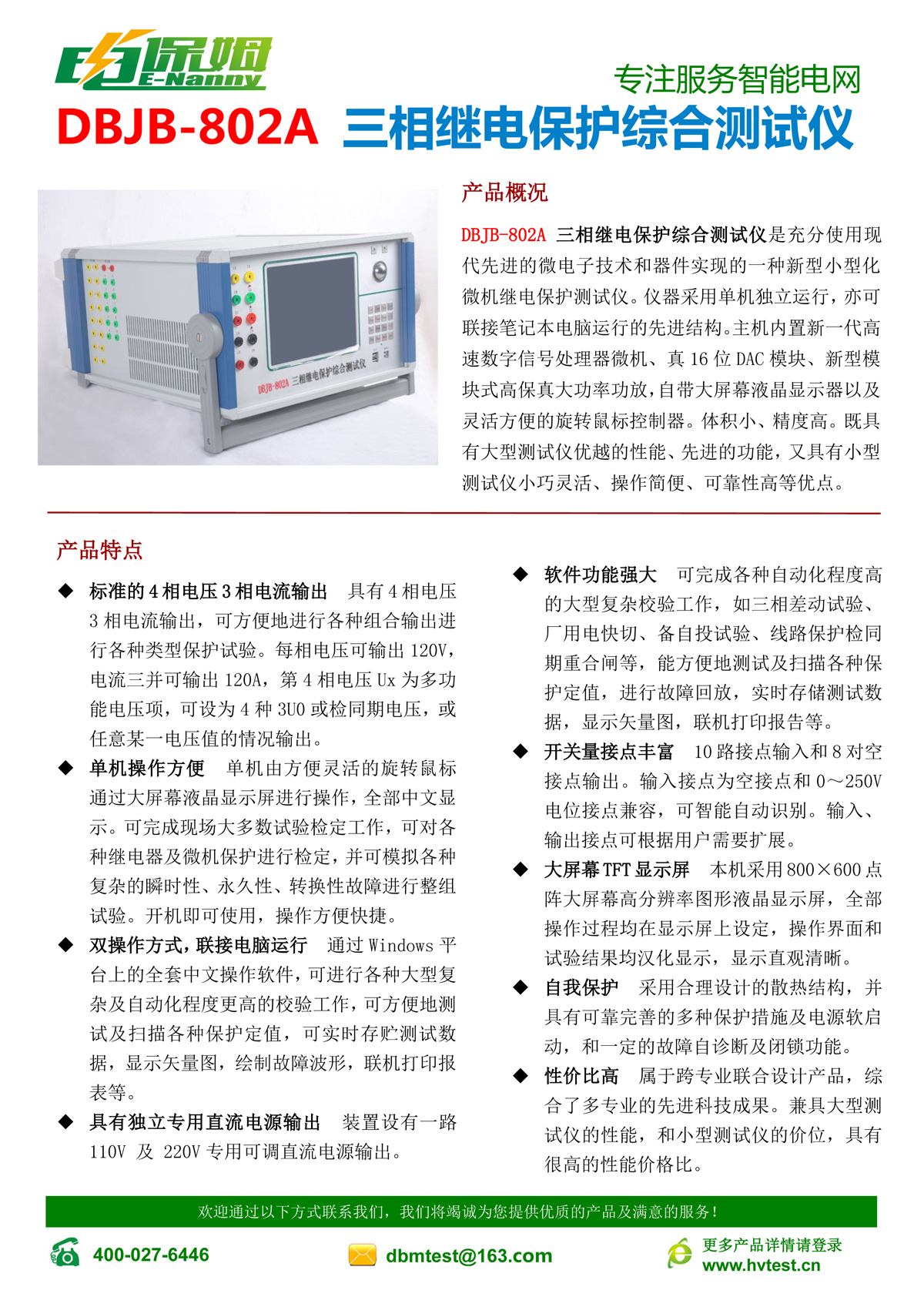

產品彩冊

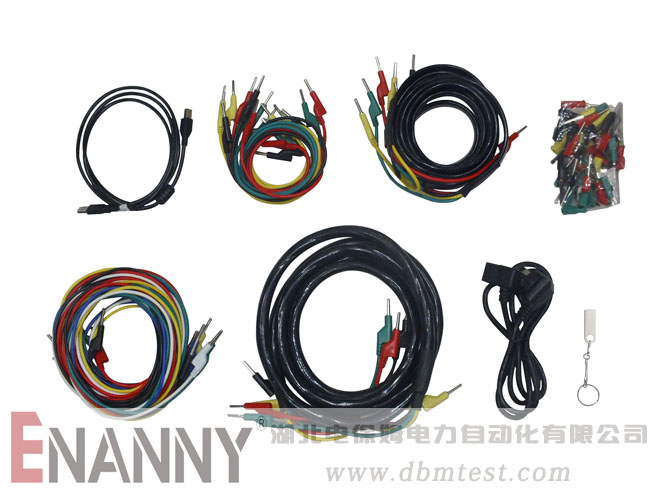

產品附件
