產品簡介
參考標準：DL/T624-1997
產品簡介
DBJB-802微機繼電保護綜合測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技 術和器件實現的一種新型小型化微機繼電保護測試儀。它采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

產品特性

• 經典的Windows XP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；
• 高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
• 配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作；
• 配備有外接USB接口，可以方便地進行數據存取和軟件維護；
• 無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；
• 采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求；
• 采用獨特的算法，產生的波形精確，完全不同于曲線擬和的波形產生方法，保證信號為純正的正弦波；
• 可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率， 2 ～ 40次諧波；
• 功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出40A。在輸出電流達到40A時，輸出功率可達450VA/相以上，波形仍能保證不失真、不削峰；
• 能提供傳統的Ua、Ub、Uc、Ia、Ib、Ic外，還有第四路電壓 Ux輸出。Ux可用于多種功能，如用于輸出各種3Uo、做線路保護試驗時輸出線路的同期電壓等；
• 具有8個開入量輸入和4對空接點開出量輸出接口。開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作；
• 提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等；
• GPS同步觸發誤差小于50μS；
• 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放?？梢詫?shí)時存儲測試數據，顯示矢量圖，打印報表等；
• 采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；
• 儀器具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。



產品參數
技術指標
1.2.1 交流電流源

• 單相輸出：3×40A
• 三相并聯：120A
• zui大輸出功率：≥450VA/相
• 各相輸出電流幅度、頻率和相位可以獨立調節
• 輸出精度：0.1A～0.5A：±10mA    0.5A～10A：±0.1%    10A～40A：±0.2%
• 分辨力：0.1A～10A：1mA   10A～40A：10mA
• 連續輸出時間：
• 在 0～10A 范圍內，能連續輸出
• 在 10A～20A 范圍內，連續輸出時間 ≥60秒
• 在 ＞20A 范圍內，連續輸出時間 ≥10秒

1.2.2 交流電壓源

• 單相輸出：4×120V
• zui大輸出功率：≥60VA/相
• 四相有共用中性點的電壓源；第四路電壓可設置為零序電壓或任意設置
• 各相輸出幅度、頻率、相位可以獨立調節
• 輸出精度：
• 1V～5V：±10mV
• 5V～120V：±0.1%
• 分辨力：
• 1V～10V：1mV
• 10V～120V：10mV

1.2.3 直流電流源

• 單相輸出：-10A～+10A
• zui大輸出功率：≥200VA
• 輸出精度：
• ±0.5A～±1A：±10mA
• ±1A～±10A：±0.2%
• 分辨力：
• ±0.5A～±1A：1mA
• ±1A～±10A：10mA

1.2.4 直流電壓源

• 單相輸出：-150V～+150V
• zui大輸出功率：≥100VA
• 輸出精度：
• ±1V～±10V：±10mV
• ±10V～±150V：±0.2%
• 分辨力：
• ±1V～±10V：1mV
• ±10V～±150V：10mV

1.2.5 交流電壓、電流源角度

• 相角范圍：0°～ 360°
• 相角精度：±0.2°
• 相角分辨力：0.1°

1.2.6 交流電壓、電流源頻率

• 頻率范圍：1～2000Hz
• 頻率精度：
• 1Hz～100Hz：±0.001Hz
• 100Hz～2000Hz：±0.01Hz
• 頻率分辨力：1mHz
• 能輸出2～40次任意幅值的諧波

1.2.7 同步性
電壓電流同步性 ≤10μS
1.2.8 開入量

• 8路獨立開關接點輸入
•  兼容空接點與15V～250V有源接點，能夠自動識別有源接點的極性
• 計時精度：在小于1S時 ≤1mS

1.2.9 開出量

• 4對可編程開關空接點輸出
• 接點容量：
• 250VDC，0.5A
• 250VAC，0.5A

1.2.10 供電電源

• 交流輸入電壓
• 額定值：220V ± 10%
• 基準值：220V ± 2%
• 交流供電頻率：
• 額定值：50Hz ± 10%
• 基準值：50Hz ± 2%

1.2.11 箱體尺寸與重量

• 箱體尺寸：360mm×190mm×420mm（W×H×D）
• 重量：約20kg

1.2.12 使用環境條件

• 環境溫度：－10℃～+45℃
• 相對濕度：≤90%
• 大氣壓強：80～110kPa

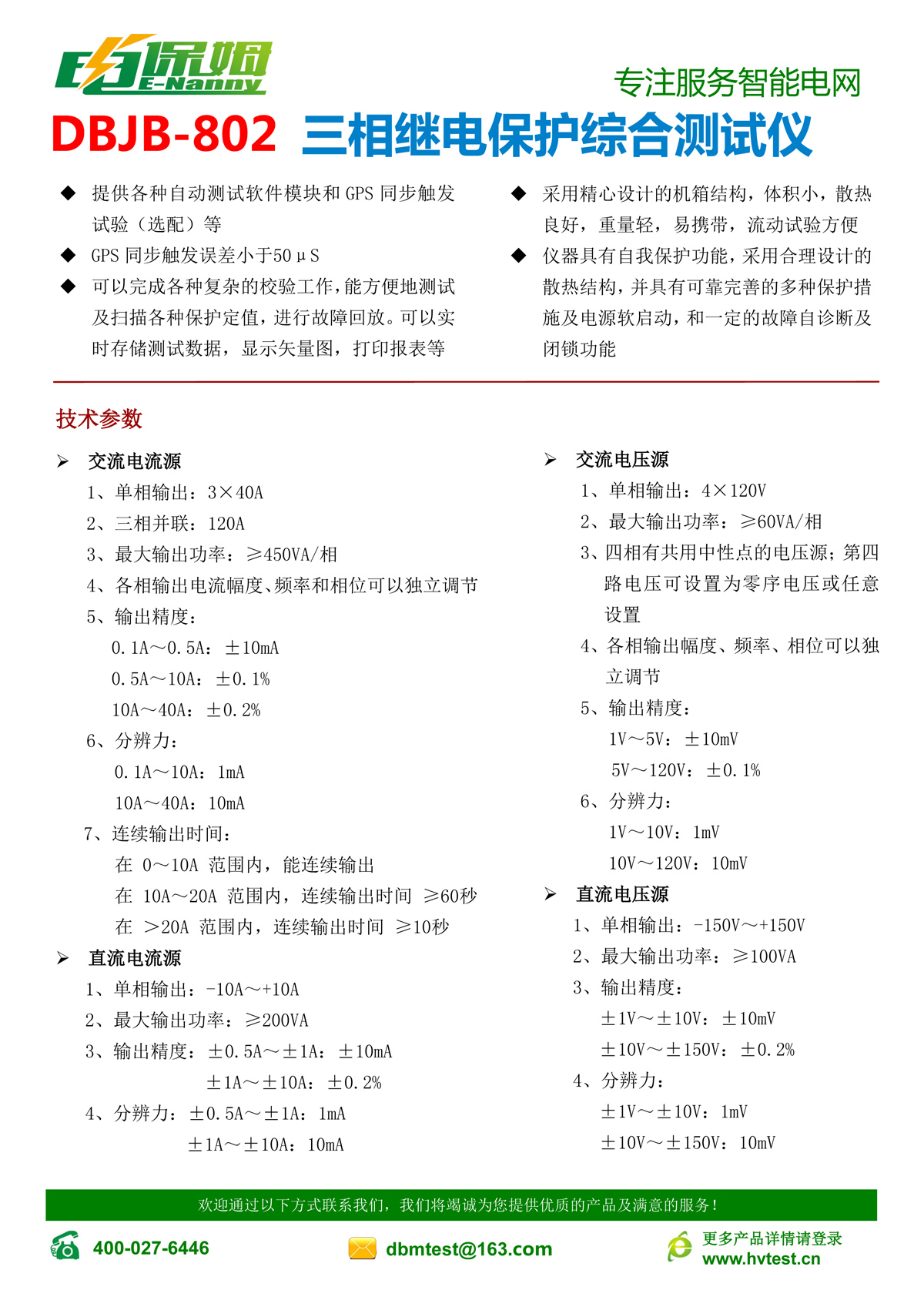

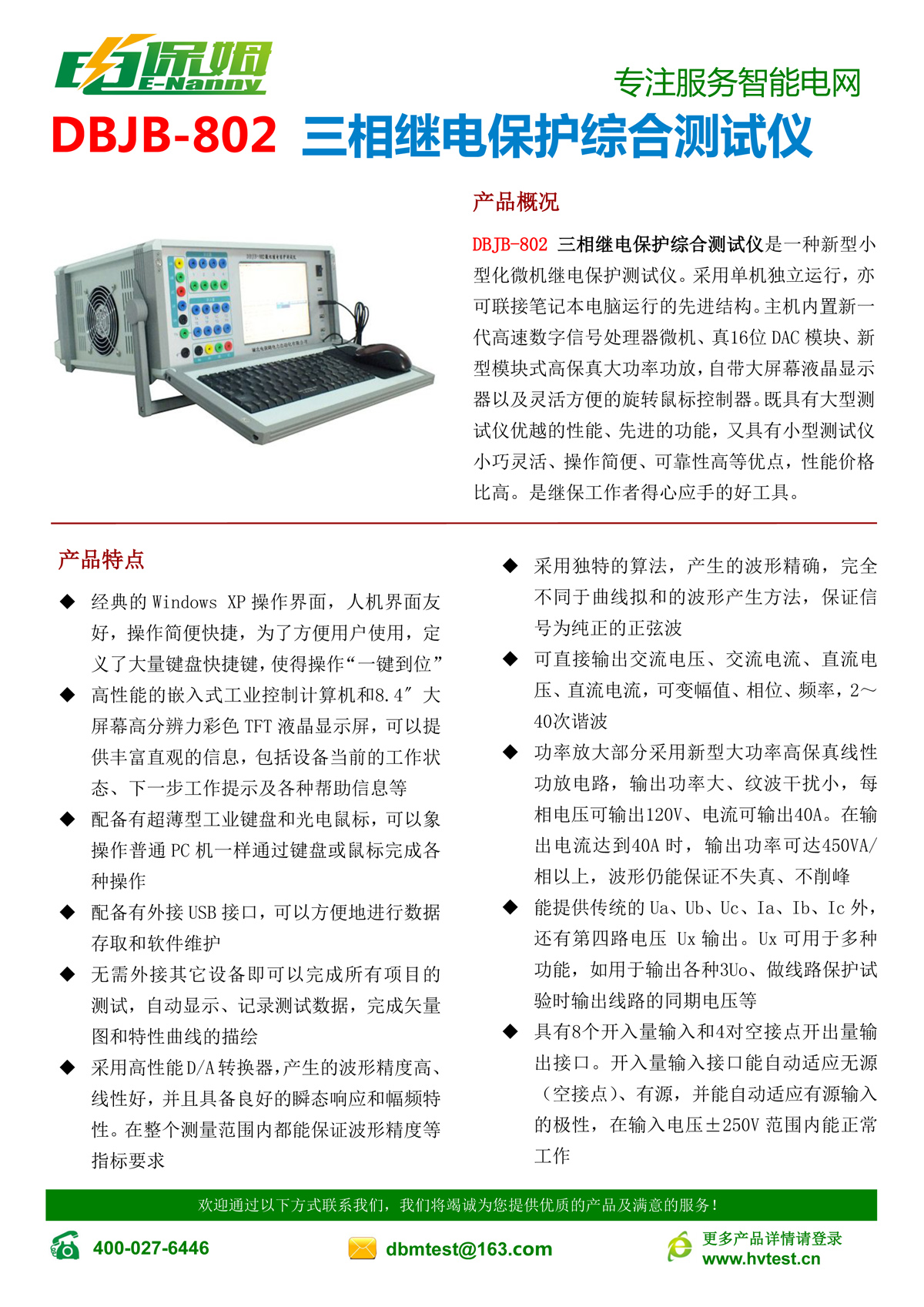

產品彩冊
