產品簡介

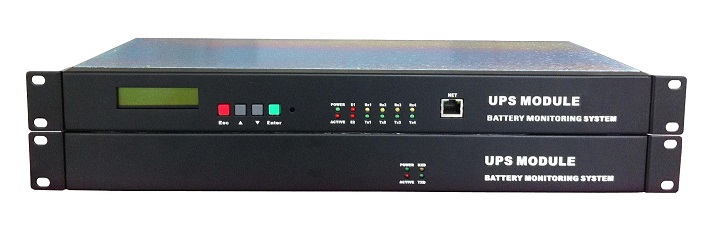

DBM-Z300蓄電池在線監測系統
專為UPS蓄電池組(12V/每組15~48節)而設計,一個模塊監測一組電池
在線監測單體電壓、組壓、內阻、剩余容量、環境溫度、充放電電流、電池內部溫度(可選)
獨有的濾波電路,徹底解決UPS紋波對設備的干擾
可直接安裝在電池架側面
經濟型解決方案
產品概述
DBM-Z300蓄電池在線監測系統是湖北
電保姆電力科技推出的專門為UPS蓄電池組設計的產品,一個模塊監測一組蓄電池組。,特別是內置了蓄電池在線內阻測試技術,隨時掌握電池的健康狀態,大大提高后備電源的安全性與可預見性。
DBM-Z300內置特有的濾波電路,該電路能有效的濾除UPS逆變?cè)陔姵厣袭a(chǎn)生的多次諧波,防止監測設備被干擾不能正常工作。
DBM-Z300由主模塊與擴展模塊組成,一個主模塊最多可以管理五個擴展模塊,每個模塊可以監測一組電池,一套系統最多可以檢測監測六組電池組。
主要功能
單體內阻在線自動定期測試,測試周期可設置,超限時自動告警。內阻測試時不在電池上附加任何紋波信號
實時監測電池單體電壓,超限時自動告警
實時監測電池組組壓、電流與環境溫度,超限時自動告警
實時監測電池內部溫度(需配溫度單元)
監測每節及整組電池的剩余容量
自動記錄電池充放電過程
模塊帶LCD顯示,可查詢實時與告警數據
可保存一定的歷史數據
告警時模塊面板指示燈閃爍,并可通過LCD查詢告警內容,帶干接點輸出
可通過面板或通信口設置所有運行參數
可通過RS485或網絡口接入到第三方監測系統中,也可配合銳拓普BattOnline軟件實現多站點遠程集中管理
可選配件
1. BattOnline軟件
用于組網管理,實現多站點遠程集中監測。
2.溫度單元
用于監測電池的內部溫度。
3.監測單元
用于顯示實時與歷史數據。
應用范圍
•數據中心
• UPS機房
可選模塊:
監控器與各功能模塊通過RS-485總線相連,可根據直流系統不同的接線形式和設計方案靈活配置。
產品參數
產品規格
工作環境
工作溫度: -5℃~50℃
相對濕度: 5%~90%
大氣壓強: 80~110kPa
電源要求:85~264VAC
監測能力:每組最大為48節,組數最多為6組
監測范圍:12V電池,容量為1AH~300AH
保護:電源回路帶防短路與反接、過壓保護,電壓采樣線帶2.4K限流電阻保護,內阻測試線帶保險絲保護
測量范圍及精度:
組壓:20~700V,0.3%+0.2V
單體電壓:5~15V,0.1%+10mV
單體電池內阻: 1000~65535 uΩ
2%+3 0uΩ
分辨率為3 uΩ
充放電電流:0~500A(可選),2%+2A
環境溫度:-10℃~+70℃,0.5℃
電池內部溫度:-10℃~+70℃,1.5℃
通信接口:帶1個RS485口與一個可選的網絡口,支持MODBUS、CDT協議
干接點:帶一個干接點,DC220V/1A
絕緣耐壓:1000VAC
安裝方法:電池架上或19英寸機柜上安裝
重量:主模塊:3.0KG
擴展模塊:2.3KG
產品彩冊

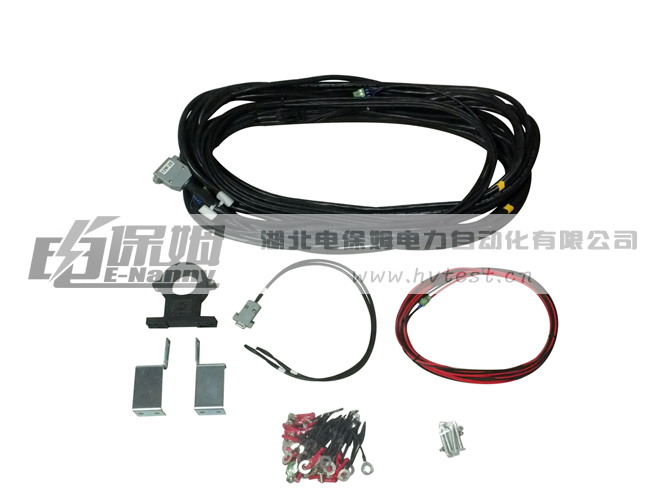

產品附件
