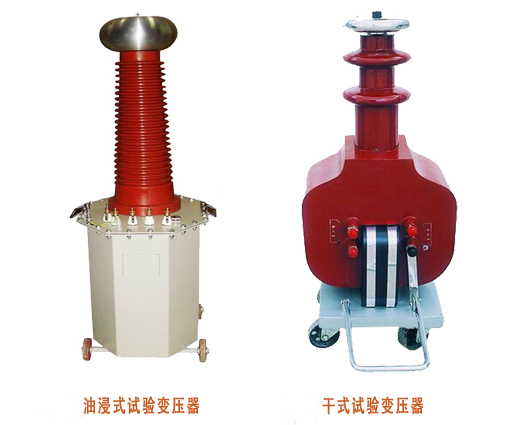

油浸式試驗變壓器與干式試驗變壓器的最大區別就是有沒有“油”,而由于油是液體,具有流動性,油浸式試驗變壓器就一定是有外殼的,外殼內部是變壓器油,油中浸泡著變壓器的線圈,從外面是看不到變壓器的線圈的;而干式試驗變壓器沒有油,就不用外殼了,能直接看到變壓器的線圈;還有一個特性就是油浸式試驗變壓器上面有油枕,內部存放著變壓器油,但現在新式油浸式試驗變壓器也有不帶油枕的變壓器生產;
油浸式試驗變壓器為了散熱方便,也就是為了內部絕緣油的流動散熱方便,在外部設計了散熱器,就象散熱片一樣,而干式試驗變壓器卻沒有這個散熱器,散熱靠變壓器線圈下面的風機,該風機有點象家用空調的室內機; copyright dedecms
油浸式試驗變壓器由于防火的需要,一般安裝在單獨的變壓器室內或室外,而干式試驗變壓器肯定安裝在室內,一般情況下安裝在低壓配電室內,和低壓配電柜并排安裝。
