湖北電保姆電力自動化有限公司(http://www.dbmtest.com)推出的DBZG系列直流高壓發生器延用了九十年代專業技術、該直流高壓發生器但在產品結構和生產器件上采用了現在的電子器件和結構配置以及工藝流程,提高了電力中輸出電壓數值的穩定度和精度,DBZG系列直流高壓發生器具有輸出功率大、體積小、重量輕并且有可靠的過壓、過流及零位靜止合閘保護功能,DBZG系列直流高壓發生器帶0.75倍電壓鎖存按鍵功能,并配有時間繼電器,該直流高壓發生器能在試驗中設置定時聲音報警,整個儀器便于攜帶,操作方便,安全可靠,特別適用于電力檢修部門,發電廠以及電力檢修單位現場試驗。 dedecms.com
DBZG直流高壓發生器耐壓試驗步驟:
1、在做負載試驗前,將高壓屏蔽微安表安裝到倍壓筒上的高壓輸出端上,并將配套的專用高壓線分別接到微安表上和被試品上。 copyright dedecms
2、檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確,接地線聯接是否可靠,檢查高壓安全距離是否符合要求,方可開始進行試品的高壓試驗。
3、直流高壓發生器檢查確認儀器等無異常情況后,接通單相交流220V電源開關,此時綠燈亮,表示電源接通??砷_始進行試品的直流泄漏和直流耐壓試驗。
4、按紅色按鈕,則紅燈亮,表示高壓接通,待升高壓。 本文來自織夢
5、順時針方向平緩調節調壓電位器,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時則需要緩慢升壓,否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的最大充電電流。當升到所需的電壓或電流后,按規定時間記錄電流表及電壓表的讀數。
6、試驗完畢后,降壓,將調壓電位器回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。 織夢好,好織夢
7、試驗完畢后,應用放電棒對試品進行多次放電,放電后方可靠近試品和拆線工作。對小電容試品如氧化鋅避雷器、磁吹避雷器等緩緩調節調壓電位器升壓到所需的電壓(電流)值,然后從數顯表上讀出電壓(電流)數值。
如需對氧化鋅避雷器進行75%VDC-1mA的測量時,應先升到電流到1000uA時電壓值停止(這時可記錄電壓、電流值),然后按下黃色按鈕,電壓即降到原來的75%,并保持此狀態。此時可讀取微安表數值及電壓值。測量完畢后,調壓電位器逆時針回到零位,按下綠色按鈕,需再次升壓時按紅色按鈕即可。對大電容試品時,升壓應更要緩慢,并需要監視電流表充電電流不超過發生器的最大充電電流,一定要放慢升壓速度,避免充電電流過大。試驗完畢后,將電壓調節電位器逆時針回到零位上,隨后按綠色按鈕,切斷高壓,此時先不要關閉電源,電壓表顯示還有電壓值,此為存電電壓,等電壓降到2000V左右,方可用放電棒進行多次放電,確保安全。 本文來自織夢
直流高壓發生器的工作原理:
直流高壓發生器具有多種保護功能,如:低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。故障取樣采用專用的傳感器,動作時間為納秒級,光隔離元件也為納秒級,動作時間一般在10微秒可完全關斷直流主回路。推動信號快速關斷保護在輸出端采用專用傳感器取樣,反應時間為納秒級,通過納秒級的光隔離元件和納秒級的模擬開關,全過程在2微秒內將功放電路的推動信號切斷,保證在輸出短路的情況下不損壞功率器件。

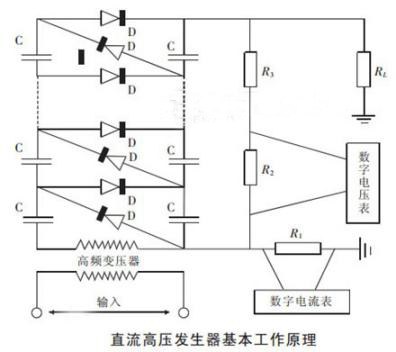

如下圖所示,高頻變壓器的輸入端接受中高頻電壓信號,通過倍壓整流電路(整流硅堆D以及電容器C),達到直流高壓的輸出。圖中,R1為電流測量采樣電阻,流過R1的電流即流過負載RL的電流。R2、R3,為高壓測量電阻,兩者共同構成分壓電路(R3為高壓臂,R2為低壓臂)。直流高壓發生器裝配結構是:R1,R2置于直流高壓發生器控制箱,R3與中高頻變壓器、倍壓整流電路等置于倍壓筒??刂葡漭敵龅闹懈哳l電壓信號通過專用電纜與倍壓筒相連。
織夢好,好織夢
copyright dedecms
電力設備絕緣預防性試驗包含了交流耐壓試驗和直流耐壓試驗。由于在直流電壓和交流電壓作用下,設備絕緣上的電壓分布不同,因而直流耐壓試驗在某些交流電壓較難實現的絕緣強度測試方面發揮了重要作用,成為交流耐壓的有效補充。直流高壓發生器是直流耐壓試驗的主要設備,為保證直流耐壓試驗的準確可靠.直流高壓發生器需要進行定期量值校準。湖北電保姆電力自動化有限公司技術部整理的本文基于直流高壓發生器的基本原理,對這類設備實驗室計量校準中發現的若干問題進行了較為詳盡的探討,從而保證了量值傳遞的準確可靠。
